Verteilte Dehnungs- und Temperaturmessungen mittels faseroptischen Sensoren
Die verteilten faseroptischen Messsysteme bestehen aus einem speziellen optischen Interrogator und faseroptischen Sensorkabeln mit einer an die Montagetechnik am Bauwerk angepassten Beschichtung. Sie ermöglichen die Überwachung von großen Strukturen. Je nach gewähltem Interrogationssystem beträgt die räumliche Auflösung weniger als einen Millimeter bis hin zu mehreren Metern. Die Interrogatoren nutzen verschiedene Messtechniken, die auf der Streuung des Lichts basieren, das vom Interrogator ausgesendet wird und die optische Faser durchläuft: Rayleigh- und Brillouin-Streuung, die auf Temperatur und Verformung ansprechen; Raman-Streuung, die nur auf die Temperatur anspricht.
Umfassende Dienstleistung
Solexperts führt hochpräzise temperaturkorrigierte faseroptische Dehnungsmessungen durch und bietet einen kompletten Service, der Folgendes umfasst:
- Entwurf der Instrumentierung
- Vorbereitung und Kalibrierung der faseroptischen Sensorkabel
- Installation vor Ort (z. B. in Betonstrukturen integriert, auf Stahloberflächen geklebt oder in Bohrlöchern zementiert), anschließend Anschluss an das Abfragegerät mit Datenfernübertragung.
- Auswertung der Daten

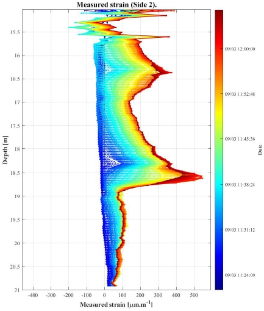

Beispiel Pfahlbelastungsversuch
Unsere Interrogatoren
Solexperts verfügt über zwei sich ergänzende optische Interrogatoren, die die neuesten Technologien auf diesem Gebiet bieten:

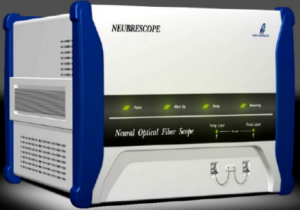

- Ein Neubrescope NBX-7031 (Rayleigh TW-COTDR und Brillouin PPP-BOTDA Technologie), mit einer räumlichen Auflösung bis zu 2 cm, Genauigkeit von 10 nε / 0,001 °C und Reichweite von 27 km.
- Ein Luna ODiSI-6108 (Rayleigh OFDR Technologie) mit 8 Messkanälen, weniger als einem Millimeter räumlicher Auflösung und einer Erfassungsfrequenz von bis zu ~100 Hz über eine Länge von 50 m.
