baLCon® – ballistic concrete; systèmes de protection balistique

baLCon est un béton nouvellement développé avec d'excellentes propriétés de protection balistique.
Les systèmes de protection balistique avec des éléments baLCon sont peu coûteux et ont un effet protecteur fortement amélioré par rapport aux solutions connues jusqu'à présent.

      • Les projectiles sont interceptés et stockés dans l'élément
      • Pas de ricochets ou de rebonds
      • L'élément reste intact (pas de propagation de fissures)
      • Formation minimale de cratères d'impact
      • Respect de l'environnement, émissions non problématiques (poussière de ciment et de quartz)
      • Pas de défragmentation du projectile (important pour l'environnement et la sécurité en ce qui concerne les substances nocives et les éclats de projectile)
      • Profondeurs de pénétration reproductibles des munitions d'ordonnance et de police testées

Homologation

Les éléments baLCon (type A, épaisseur 300 mm) ont été testés dans un laboratoire et l'exigence de la directive VPAM PM a été remplie avec 5,6 x 42 mm (GP90), 7,5 x 52 mm (GP 11), 9 mm Para (Pist Pat 14) und 9 x 14 mm SINTOX (Action 4).

Capacité d'absorption

La capacité d'absorption a été déterminée empiriquement par un essai de tir. En réduisant la capacité réelle de 25%, on a obtenu les capacités de tirs suivantes pour les éléments baLCon :

  • Fusil d'assaut 90 (pour GP 90 avec 5.56x45mm) : 3130 impacts par m2
  • Pistolet 75 (pour PistPat 14 avec 9mm) : 5000 impacts par m2

Manipulation aisée

Les éléments baLCon ont un poids spécifique d‘environ 1,05 t/m et sont donc relativement légers. Les éléments disposent d‘ancrages de transport et peuvent être portés, posés ou montés par deux personnes (poids d‘environ 50 kg pour un élément de 50 cm x 30 cm x 30 cm), conformément aux prescriptions en matière de sécurité au travail de la Suva.

Durée de vie d'une barrière constituée d'éléments baLCon

Les hypothèses pour estimer la durée de vie, c'est-à-dire le temps jusqu'à ce qu'un ou plusieurs éléments baLCon doivent être remplacés :

  • Tirs par an du stand de tir : 60,000
  • Proportion de ratés : 4%
  • Tirs manqués par an : 2400
  • Surface des éléments baLCon installés : (mur de 12 m de long et de 2 m de haut) 24m2
  • Tirs manqués par m2 de surface baLCon par an : 100
  • Capacité d'absorption 9 mm par m2 : 5'000
  • Capacité d'absorption de 5,56 mm par m2 : 3 130

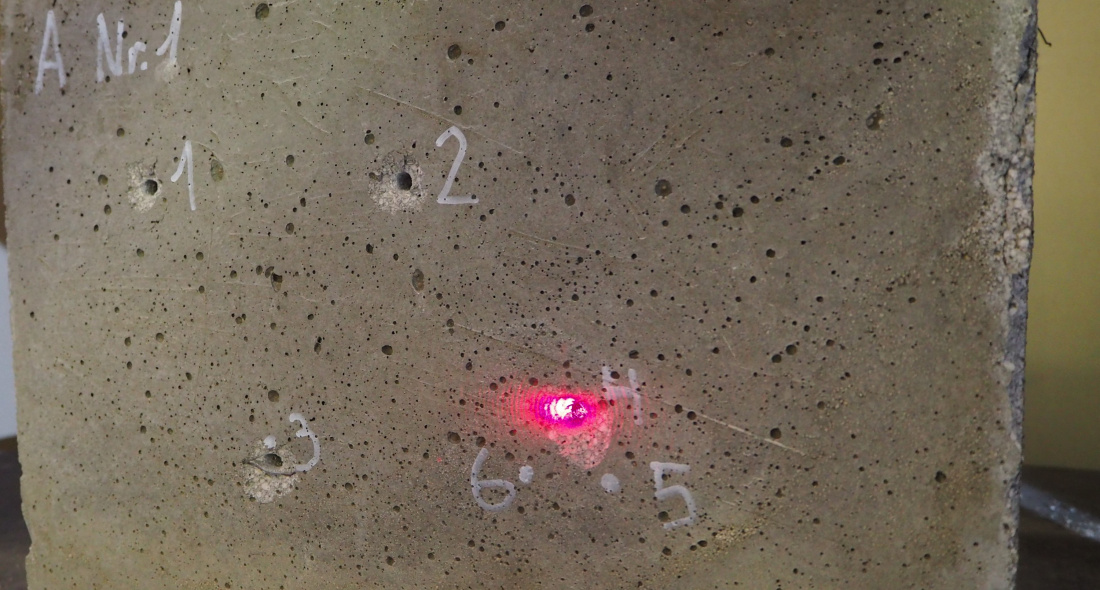

Image test de capacité, état après 708 tirs 9mm

Avec les hypothèses ci-dessus, on obtient les durées de vie suivantes :

  • en utilisant 100 % de munitions de 9 mm, la durée de vie des éléments baLCon est de 50 ans.
  • en cas d'utilisation de 100 % de 5.56 x 42 mm, la durée de vie est de 31.3 ans.
  • en utilisant 50 % de 9 mm et 50 % de 5.56 x 42 mm, la durée de vie est de 40.65 ans.

Un assainissement, probablement un simple remplacement de quelques éléments un peu plus sollicités, ne s'impose qu'après une longue période. En utilisant des éléments baLCon, on peut donc s'attendre à des coûts d'entretien très faibles.

Contenu externe

Ce contenu est hébergé par des tiers et peut utiliser des cookies. Pour afficher le contenu externe, vous devez adapter vos paramètres de confidentialité.

Paramètres

Applications

Pare-balles pour stands de tir & parois de protection balistique

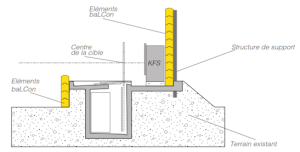

Les parois de protection balistique en éléments baLCon sont simples et rapides à réaliser. Elles conviennent aussi bien dans la zone de la cible que latéralement, le long de l‘axe de tir.

Nouvelles possibilités pour les installation de tir courte distance (« KD box ») et les installation de tir souterraines (in-door)

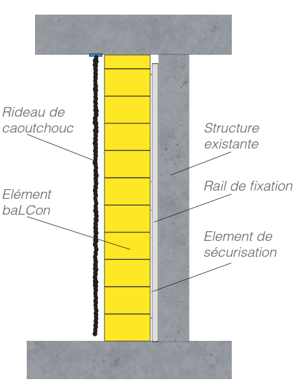

L‘utilisation d‘éléments baLCon ouvre de nouvelles possibilités lors de la planification (stands de tir classiques ou tactiques 270°) pour des projets sûrs et économiques. Les éléments baLCon permettent de réaliser des revêtements de murs ou des séparations de pièces à peu de frais et avec une grande flexibilité; soit par emboitement selon le principe Lego, soit, pour les zones fortement sollicitées, avec un système de façade suspendue, de sorte que les éléments baLCon peuvent être facilement remplacés. En cas de tirs directs à bout portant, les éventuels éclats de retour peuvent être interceptés par un rideau de caoutchouc.

Assainissement respectueux de l’environnement des installations de tir en plein air

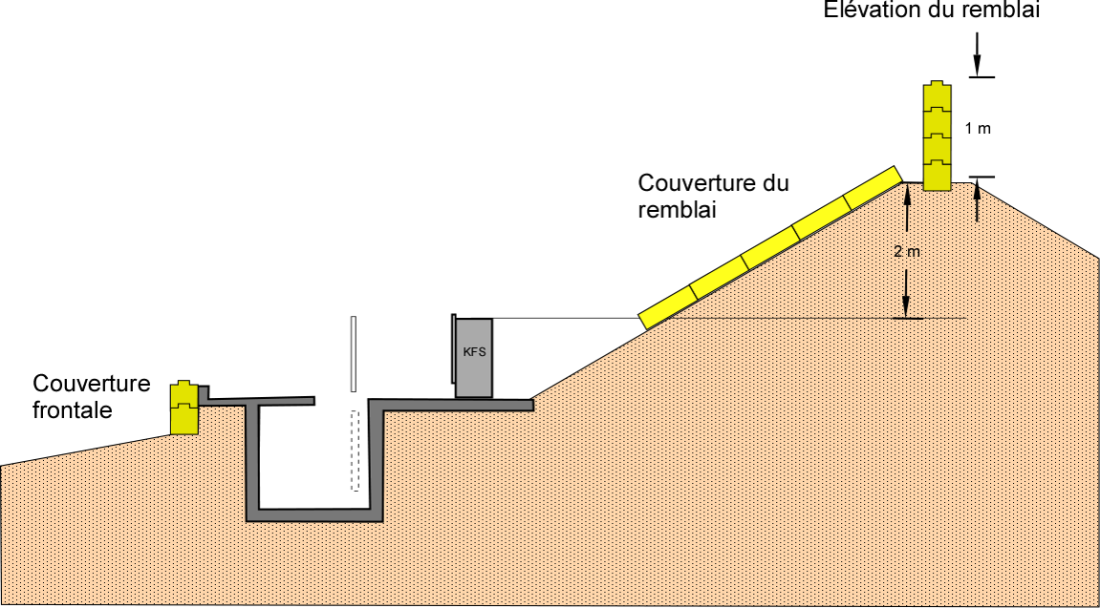

Les éléments baLCon permettent de trouver de nouvelles solutions innovantes pour l‘assainissement des pare-balles des installations de tir en plein air. Après la décontamination du remblai, les éléments baLCon peuvent être posés comme pare-balles. Ils empêchent une nouvelle contamination du sol. L‘aspect de l‘installation de tir est en grande partie conservé. Il est également possible de rehausser le pare-balles sans agrandir le remblai existant.

Avantages des assainissements et des renforcements avec des éléments balCon :

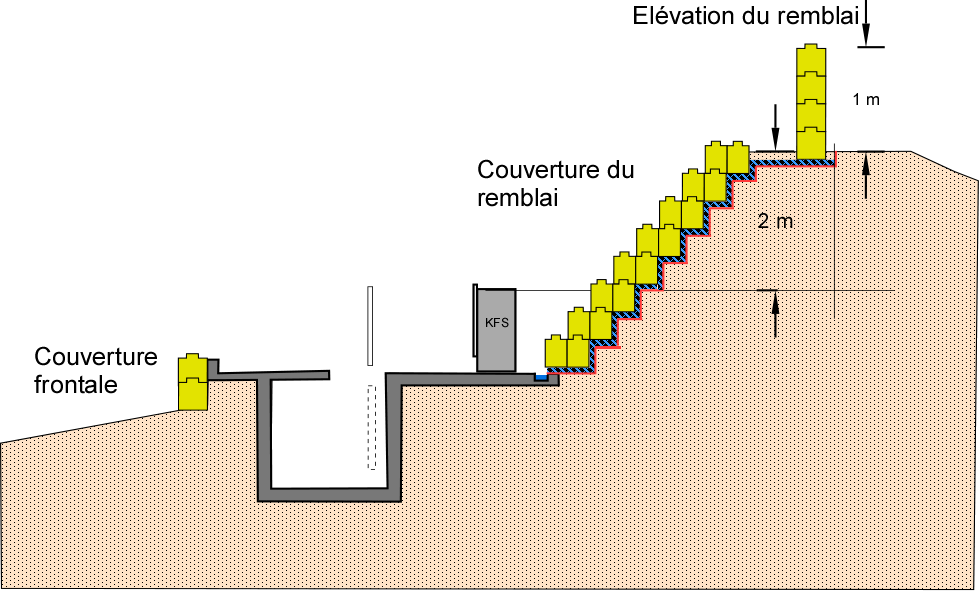

    • Les éléments baLCon permettent de réaliser rapidement et simplement des aménagements et des assainissements avec des écrans frontaux, des couvertures de digues et des rehaussements de digues, sans grands efforts de planification et à des coûts maîtrisables.
    • Les éléments baLCon permettent de répondre facilement et rapidement aux exigences actuelles en matière de sécurité et d'environnement pour les stands de tir.
    • La pose simple des éléments baLCon permet aux clubs de tir d'effectuer leurs propres travaux.
    • Peu de frais d'entretien, les éléments baLCon peuvent être remplacés facilement.
