Der SDL wurde als feldtaugliche Datenerfassung entwickelt. Der SDL – Solexperts Daten Logger - ist eine vielseitig einsetzbare, kompakte Datenerfassung mit Datenübertragungsmöglichkeiten.
SDL-Solexperts Daten Logger
SDL – Der Alleskönner
Seine Autonomie und seine energieeffiziente Arbeitsweise machen den SDL zur kostengünstigen Lösung für Überwachungsaufgaben in Geotechnik und Hydrogeologie. An den SDL können 4 (Typ SDLxs) resp. 16 Sensoren mit diversen Schnittstellen angeschlossen werden. Die Messwerte werden in einem einheitlichen, frei einstellbaren Messintervall abgefragt, umgerechnet und gespeichert. Mit LTE-Erweiterung können die Daten regelmässig transferiert und bei kritischen Zuständen Alarme ausgelöst werden.
Der SDL kann um ein oder mehrere Solexperts Bus Interfaces (SBI) per Bus-Kabel erweitert werden. Am SBI werden weitere Sensoren angeschlossen und deren Signale gewandelt. Die Messwerte werden im SDL gespeichert. So kann eine kleine, dezentrale Datenerfassung aufgebaut oder eine bestehende Anlage sehr einfach erweitert werden, um bis zu 250 Sensoren zu erfassen.
Unser Service
Wir unterstützen Sie in Ihren Messaufgaben:
- Beratung und bei Erarbeitung eines intelligenten Messkonzeptes
- Konfiguration des SDL-Datenloggers im Werk und vom Büro via IoT Plattform
- Installation und Inbetriebnahme vor Ort
- Übertragung der Messdaten auf Solexperts IoT Plattform oder FTP Server des Kunden
- Datenspeicherung und Sicherung in täglichen Daten-Backups
- Visualisierung der Daten auf Solexperts IoT Plattform
- Datensicherung auf Datenträger nach Projektende

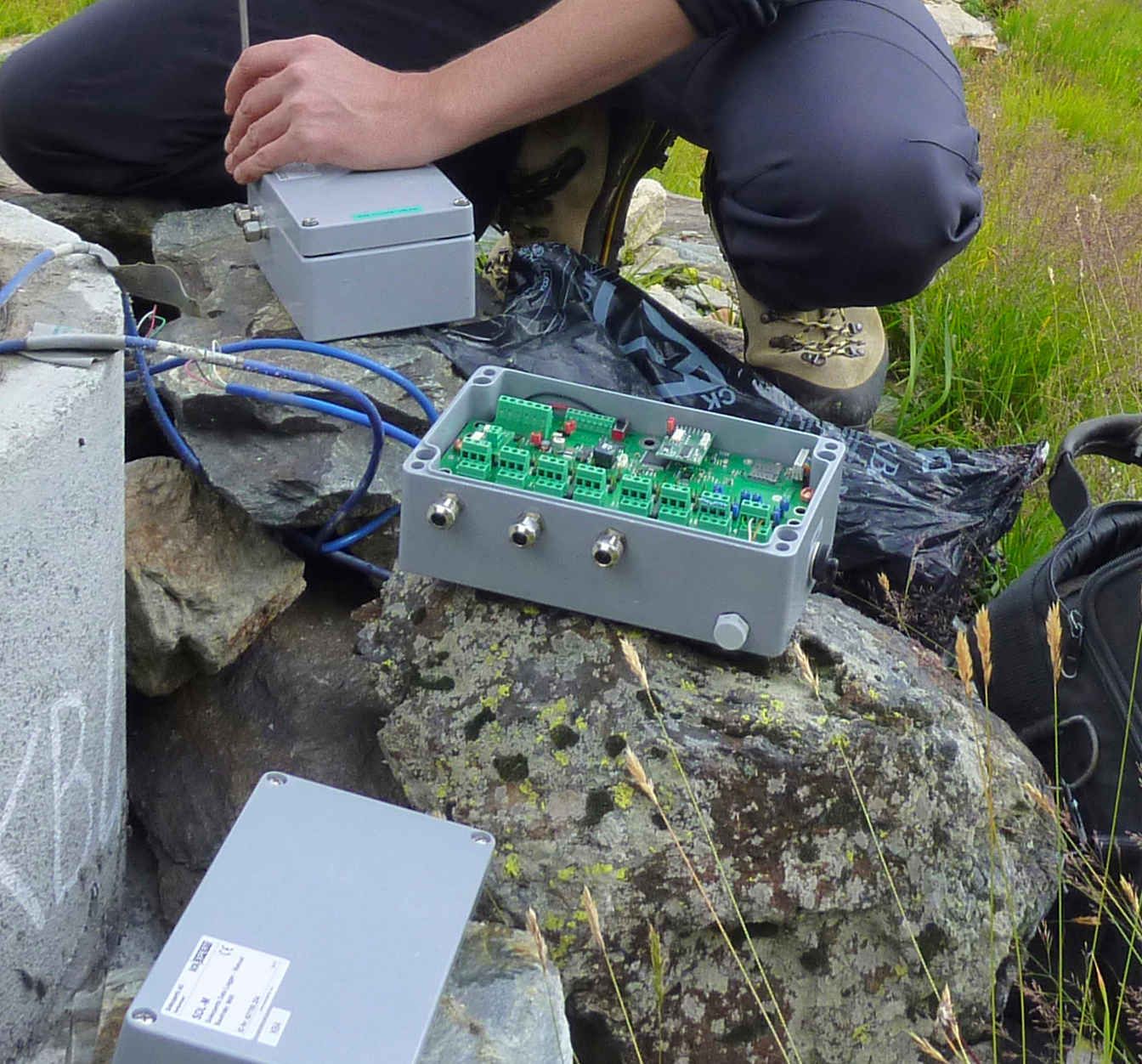

SDL-M
Autonome Datenerfassung für kontinuierliche Datenspeicherung auch dort, wo eine Verkabelung nicht möglich oder ein Mobilfunknetz nicht verfügbar ist. Als autonomer Datenlogger speichert der SDL-M bis zu 7.8 Millionen Messwerte mit der Option auf zusätzlichen Speicherplatz. Die Daten werden bequem per USB-Kabel auf einen Laptop übertragen.
SDL-G

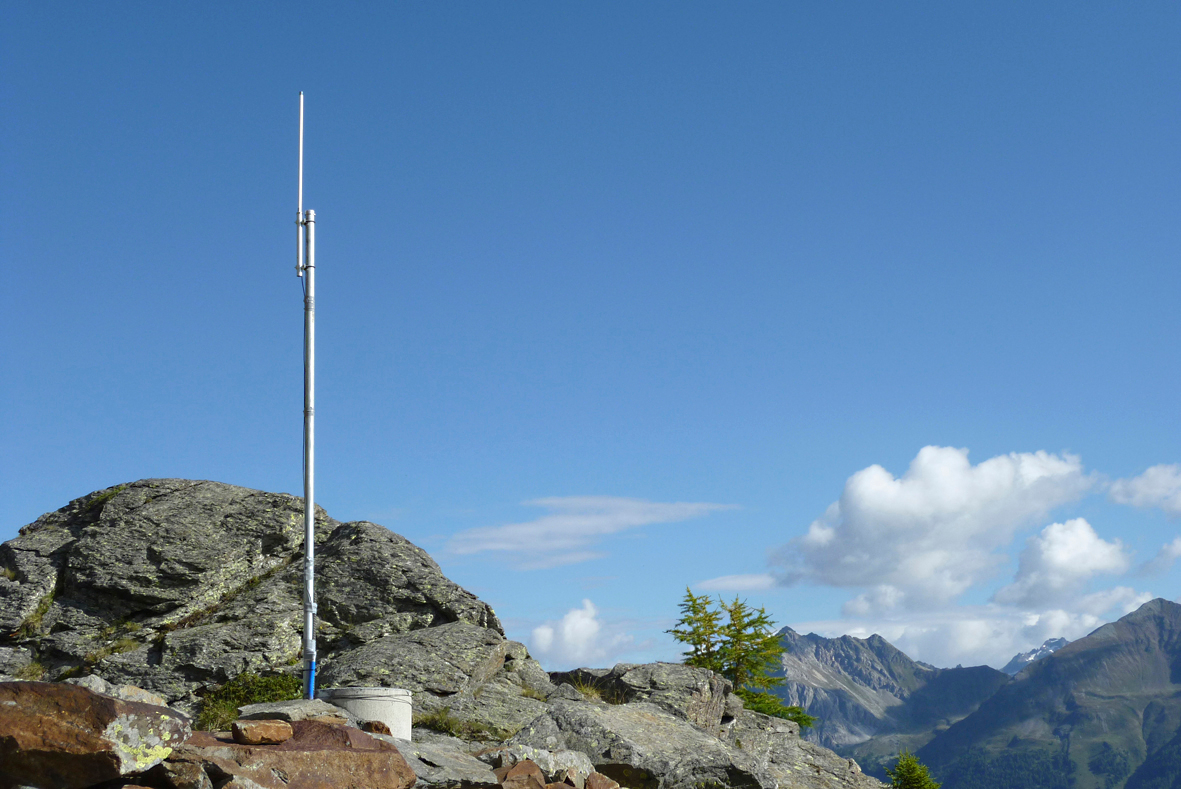

Die optimale Lösung für viele messtechnische Überwachungen: Der autonome Daten Logger erfasst die Daten in regelmässigen Intervallen und transferiert sie via LTE-M zur Solexperts IoT Plattform (oder zum kundenspezifischen FTP-Server).
SDL-Piezo
Das SDL-G ist ein Datenlogger, der speziell für den Einsatz in Bohrungen entwickelt wurde. Der Datenlogger ist in einem stabilen, IP69 wasserdichten, zylindrischen Gehäuse aus Edelstahl mit einem Durchmesser von 49 mm und einer Länge von 40 mm untergebracht, das beispielsweise direkt am Kopf eines Bohrlochs mit 2''-Verrohrung platziert werden kann. Der Logger ist somit im Bohrloch geschützt und ragt nicht über den Bohrkopf hinaus, was eine kompakte und sichere Installation ermöglicht.
Spezifikationen und Funktionen
Gehäuse: Spritzwasserdichtes IP 66 Gehäuse, das Material & Grösse sind abhängig vom SDL-Typ.
Stromversorgung: Lithium-Batterie, konfektioniert (wahlweise Alkalibatterien); Autonomie für mindestens 48 Monate bei einem Messintervall von einer Stunde und täglicher Datenübertragung. Möglichkeit zur externen Stromversorgung mit Solarpanel, externen Batterien oder Netzanschluss (230V).
Datenspeicher: Nichtflüchtiger Speicher für 7.8 Millionen Messwerte mit Zeitstempel, resp 493’000 Messintervalle bei 16 Sensoren.
Messdatenerfassung:
- Grundeinheit mit 16-Bit Auflösung,
- analoge Eingänge: 8 differenziell oder 16 single-ended
- Spannungssignal 0– 2.5V (0–5V, 0 –10V)
- Stromsignal 0 – 20 mA (aktiv und passiv)
- Temperatur Pt1000
- Potentiometer (resistiv)
- Digitaleingänge für Druck, Neigung, u.a.
- Weitere Signaleingänge auf Anfrage
- Separater Blitzschutz für jeden Kanal
Schnittstellen:
- USB für lokale Kommunikation und Datenübertragung über Kabelverbindung an PC/Laptop
- Solexperts Datenbus (RS485) für Betrieb in Kombination mit weiteren Solexperts Bus Interfaces (SBI).
- LTE-Modem für Verbindung zum Internet über Mobilfunknetz für Datenübermittlung, Remote-Konfiguration über Solexperts IoT Plattform
Konfiguration:

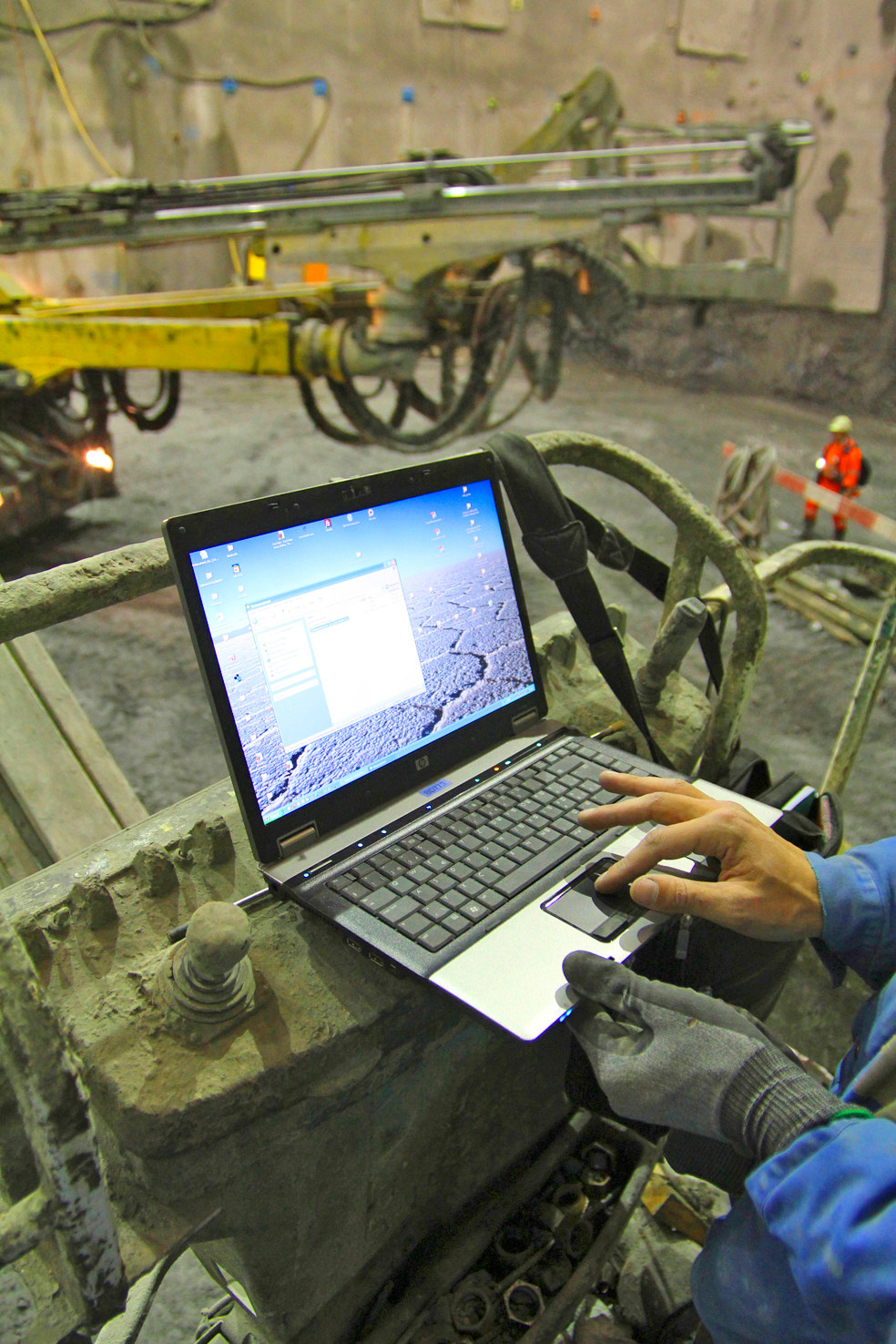

- SDL-Tool, benutzerfreundliche PC-Applikation, (Windows XP/ Windows 7)
- Bis max. 250 konfigurierbare Kanäle (Analog- / Digitaleingänge am SDL, mit Erweiterungsinterface SBI über Datenbus)
- Übermittlung der Konfiguration via USB-Kabel oder Solexperts IoT Plattform
