hiDSte® – high Deformable Steel elements
Nachgiebiger Tunnelausbau
Zur Überwindung von druckhaften Zonen beim Tunnelbau ist die wirtschaftlichste Lösung die Anwendung eines verformbaren Auskleidungssystems. Es ist sicher, zeitsparend und vermeidet Neuprofilierungen. Bei stark druckhaftem Verhältnissen bieten hiDSte Elemente mit I-Profilen die gewünschte Verformbarkeit und den geforderten hohen Ausbauwiderstand.

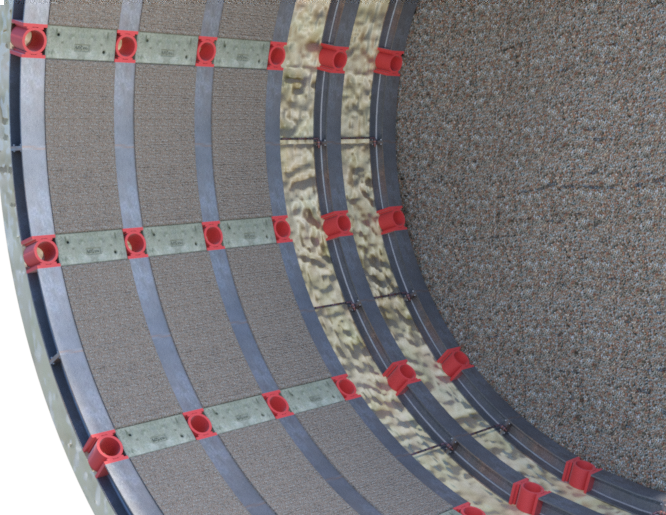

Die Kombination von hiDCon- und hiDSte-Elementen in einer Auskleidung ist in der nebenstehenden Abbildung schematisch dargestellt. Für die Sicherung der Ortsbrust ist es sehr vorteilhaft, zunächst die Stahlbögen zu setzen. Der Spritzbetonausbau mit den hiDCon-Elementen kann dann später erfolgen.
Last-Verformungs-Mechanismus

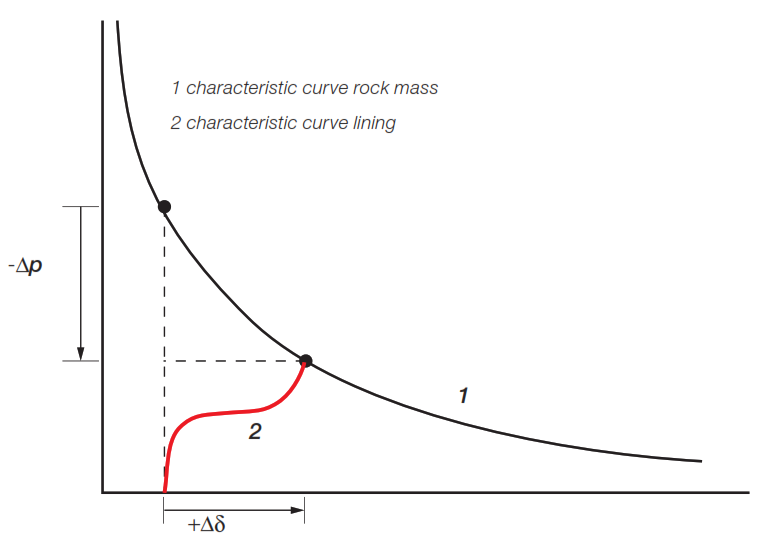

Der Last-Verformungs-Mechanismus ist in der nebenstehenden Abbildung dargestellt. Das Zulassen einer Konvergenz Δu reduziert den Gebirgsdruck um Δp.
Das hiDSte - Element

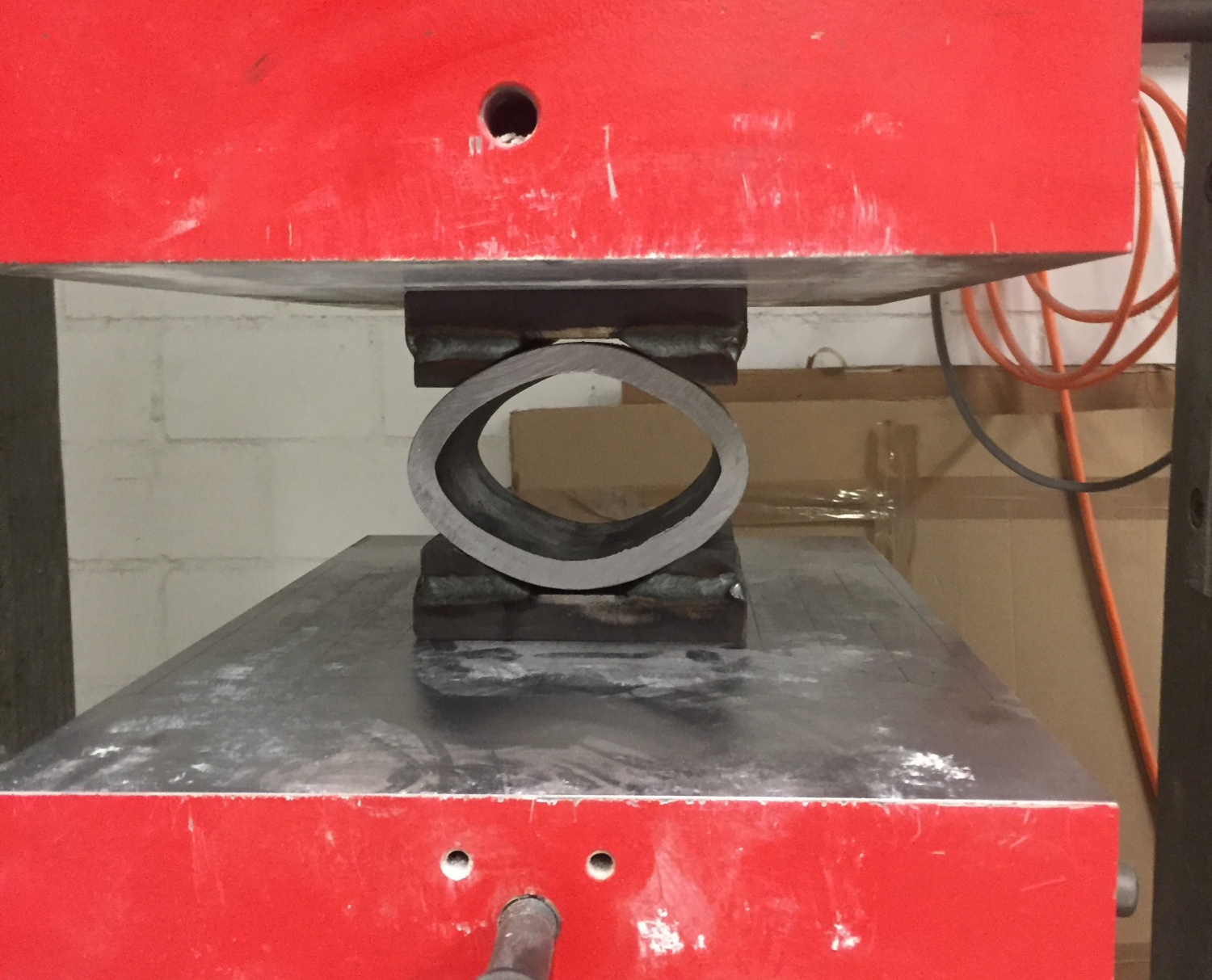

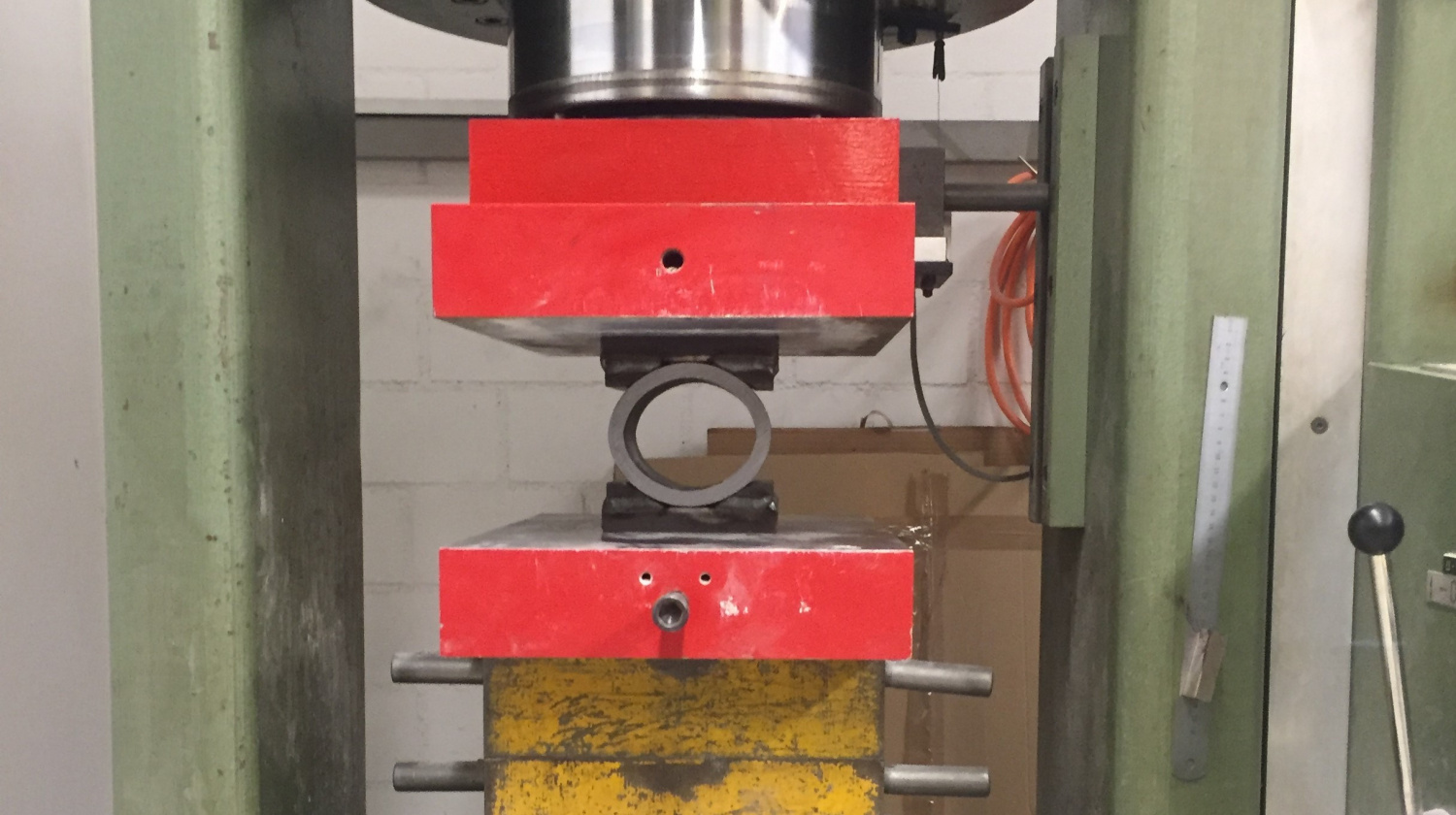

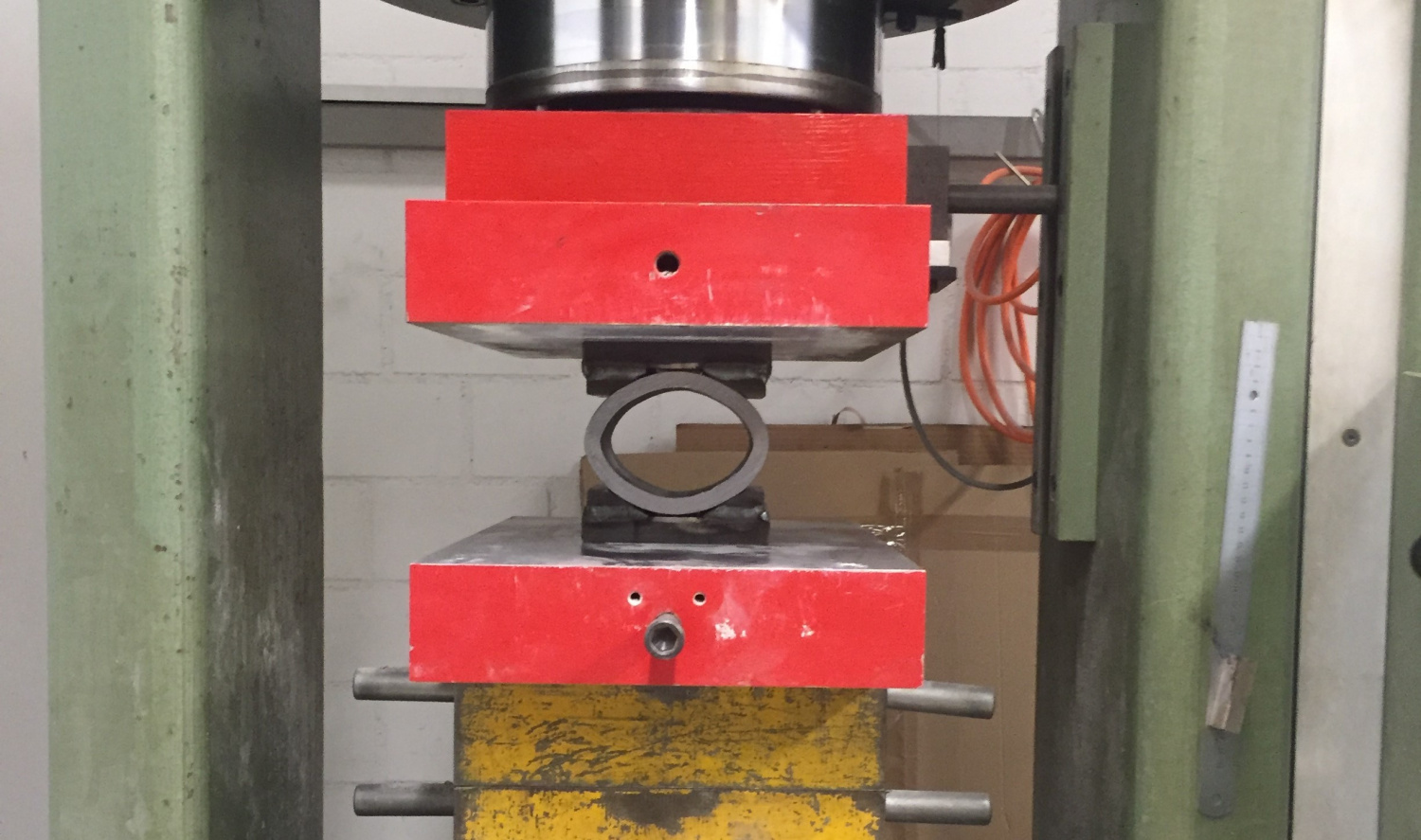

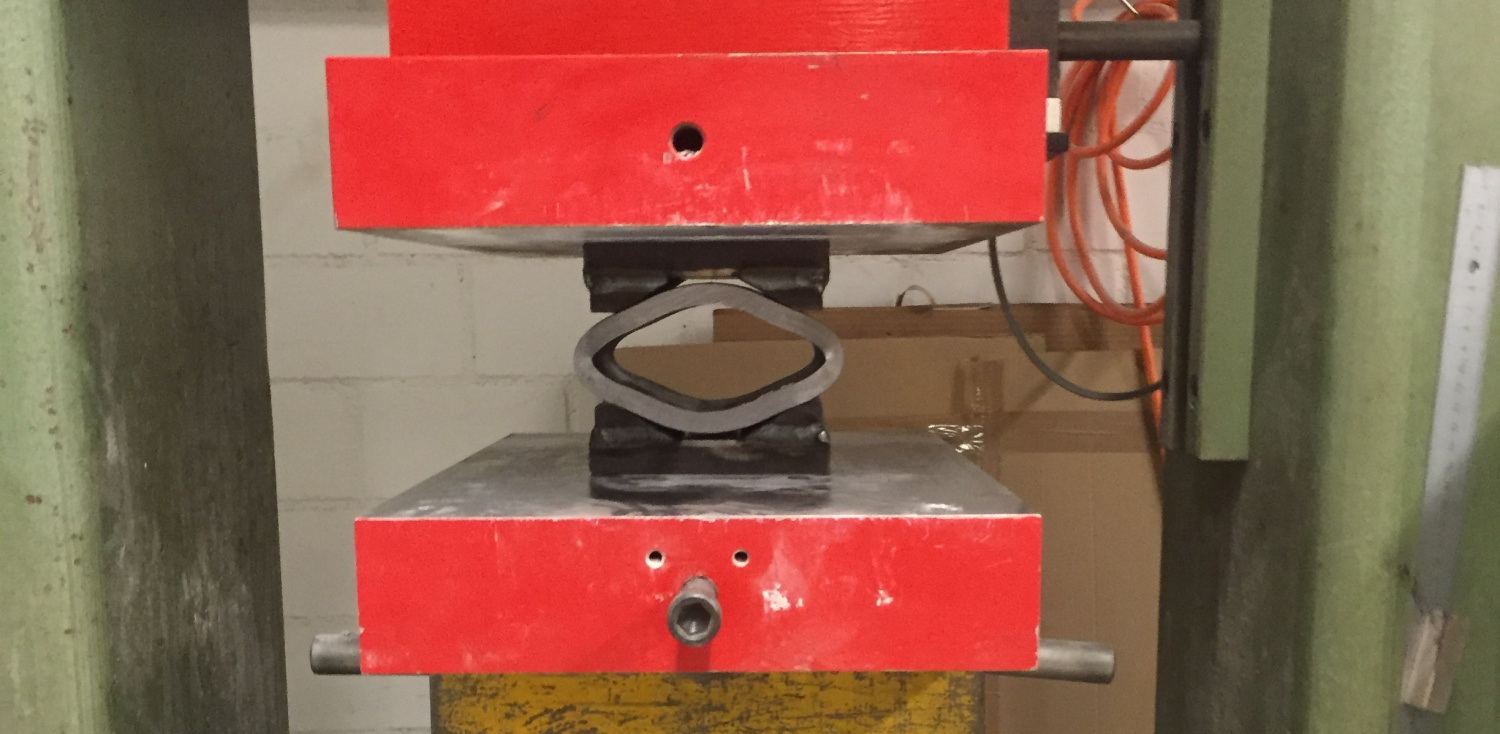

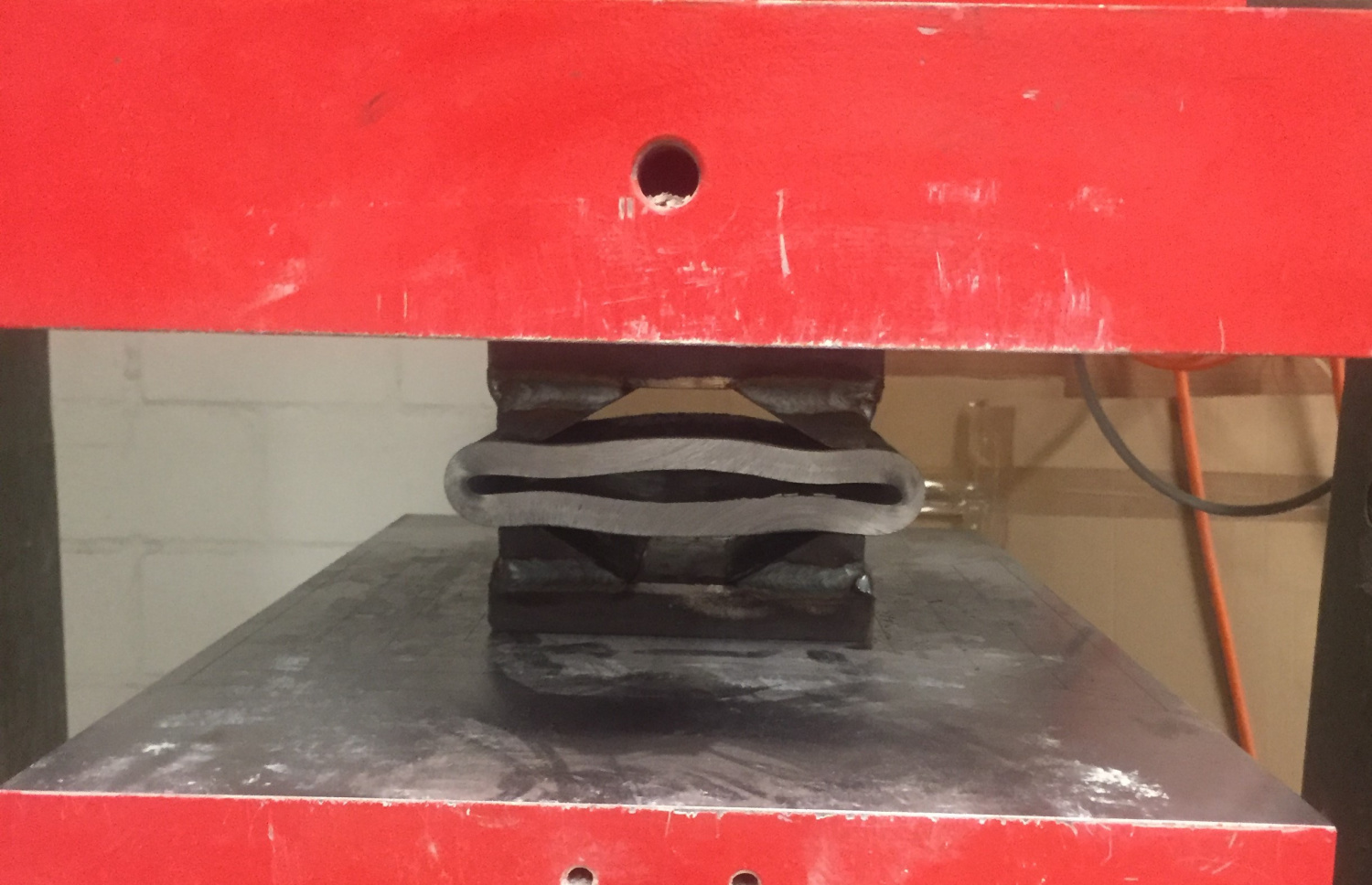

Das hiDSte-Element ist im Grunde ein dickwandiger Stahlzylinder, der sich plastisch verformt. Die Designparameter des Elements hängen von der Größe des I-Profils, der Anzahl Elemente pro Bogen und der geforderten Konvergenzkapazität ab. Die Elemente haben eine hohe strukturelle Steifigkeit. Während der Montage können sie hohe Biegemomente und Seitenkräften aufnehmen. Auch ohne Spritzbeton kann mit Längsaussteifung eine hohe Stabilität erreicht werden.
