Lastplattenversuche

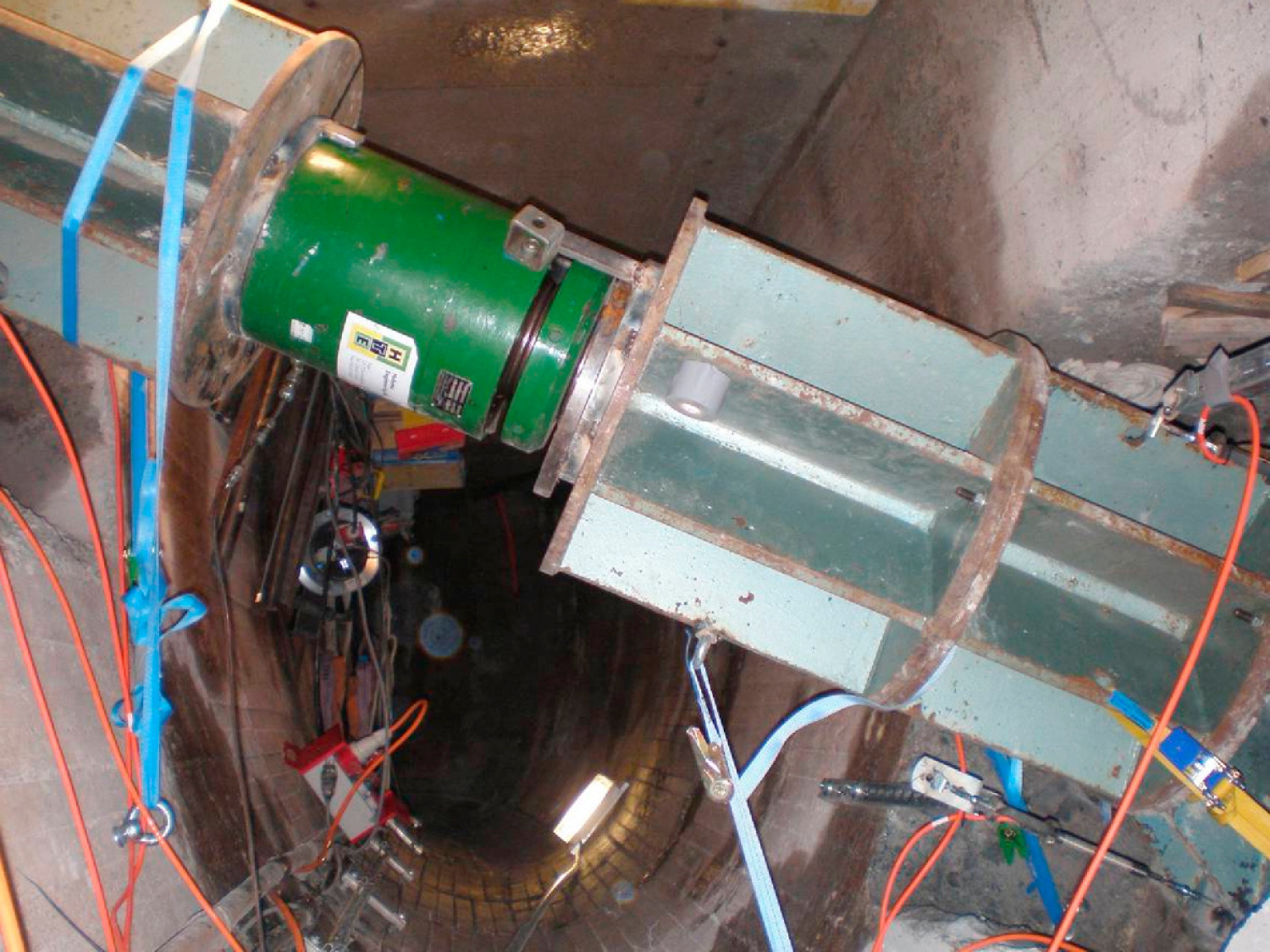

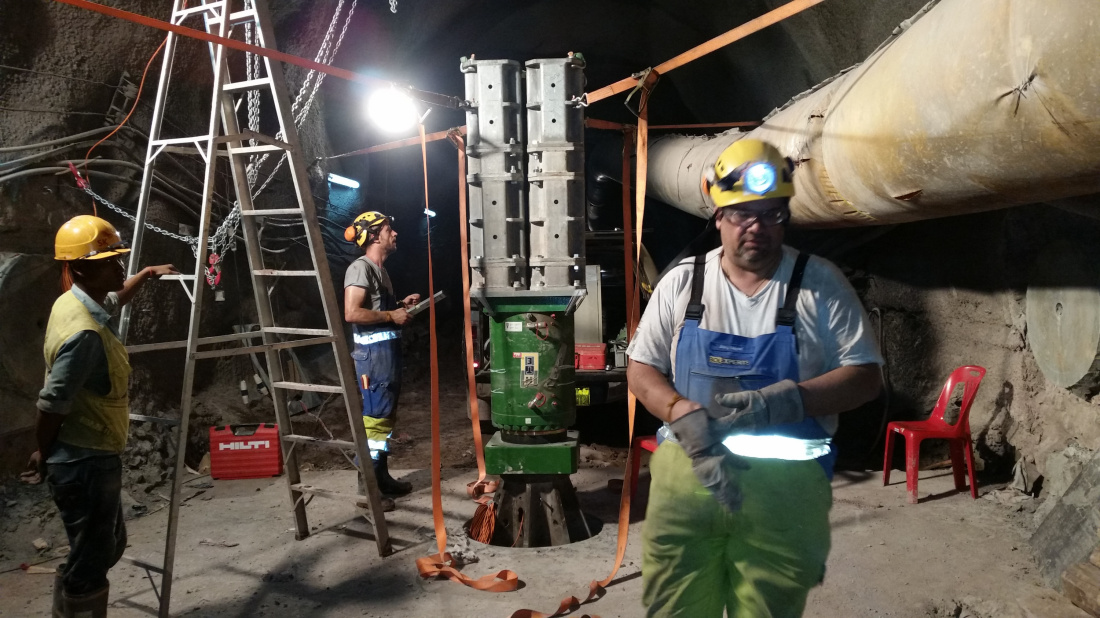

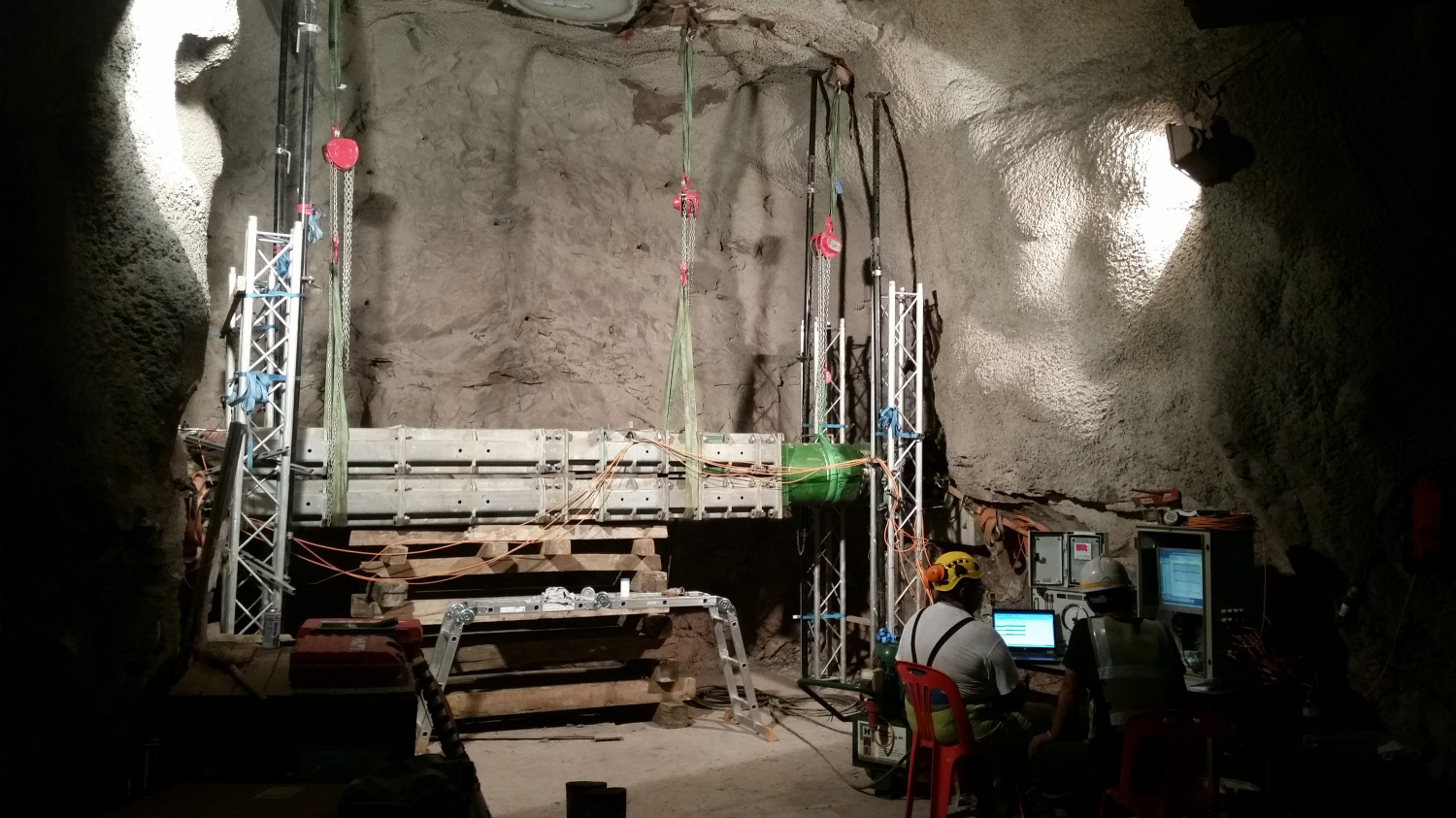

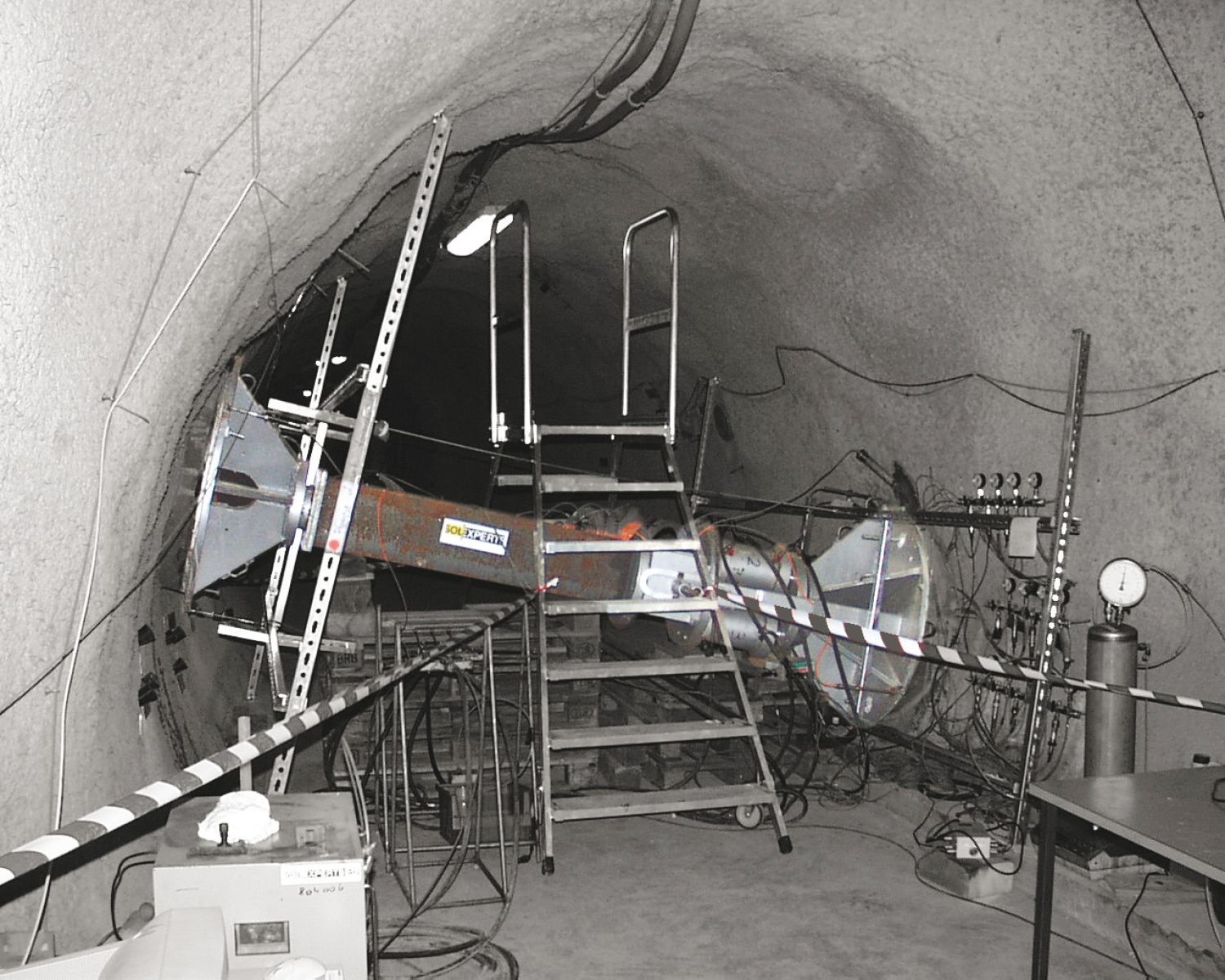

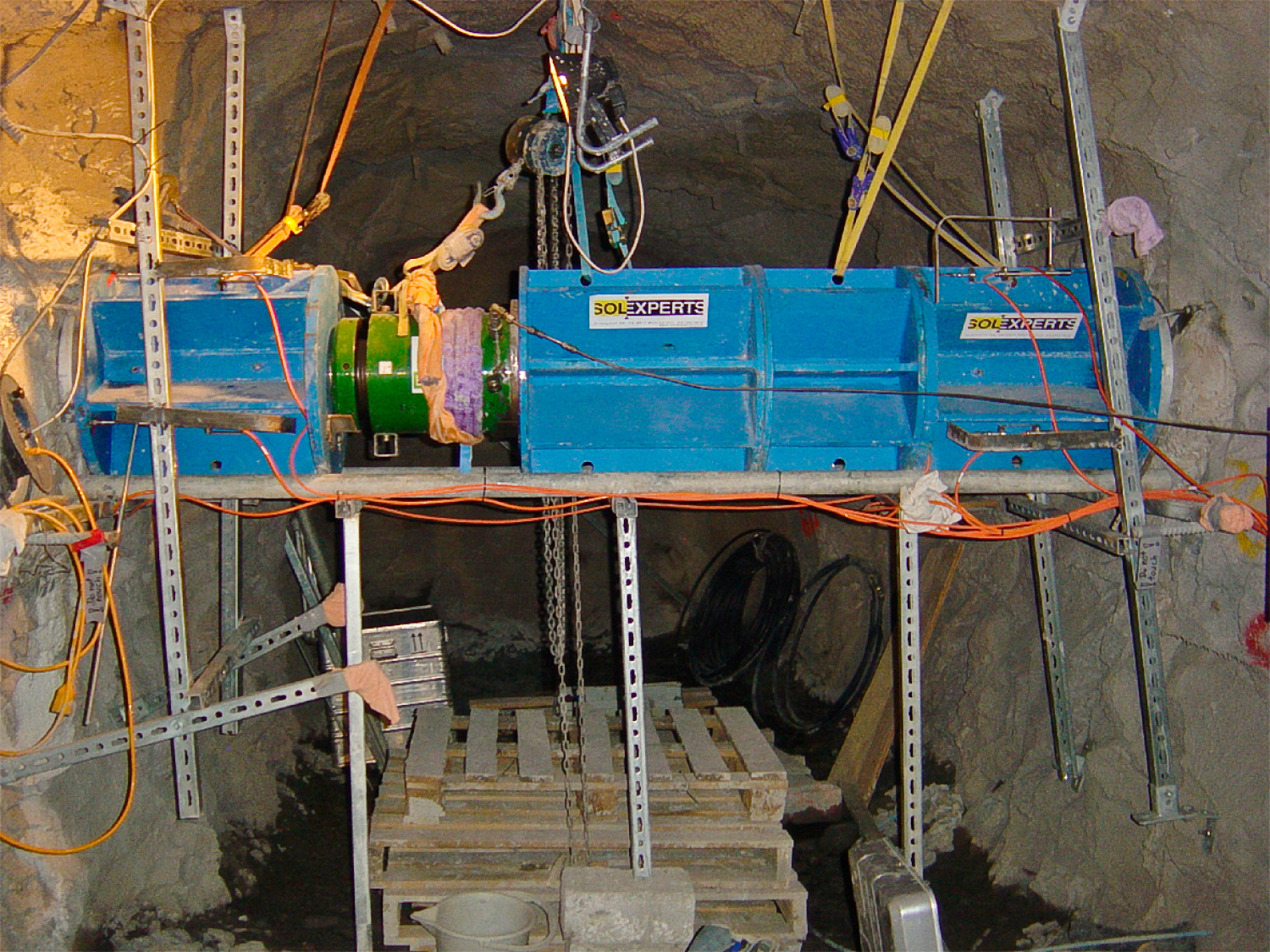

Im Felsbau werden Lastplattenversuche zur Ermittlung der Verformbarkeit des Gebirges verwendet. Damit die Versuchsergebnisse auch repräsentativ für geklüftetes Gebirge sind, werden grosse Lastplatten eingesetzt, die mehrere Kluftkörper umfassen. Als Widerlager der Versuchsplatte wird, wenn möglich, die gegenüberliegende Stollenseite verwendet. Dieser Versuchsaufbau erlaubt es, Doppel-Lastplattenversuche durchzuführen.

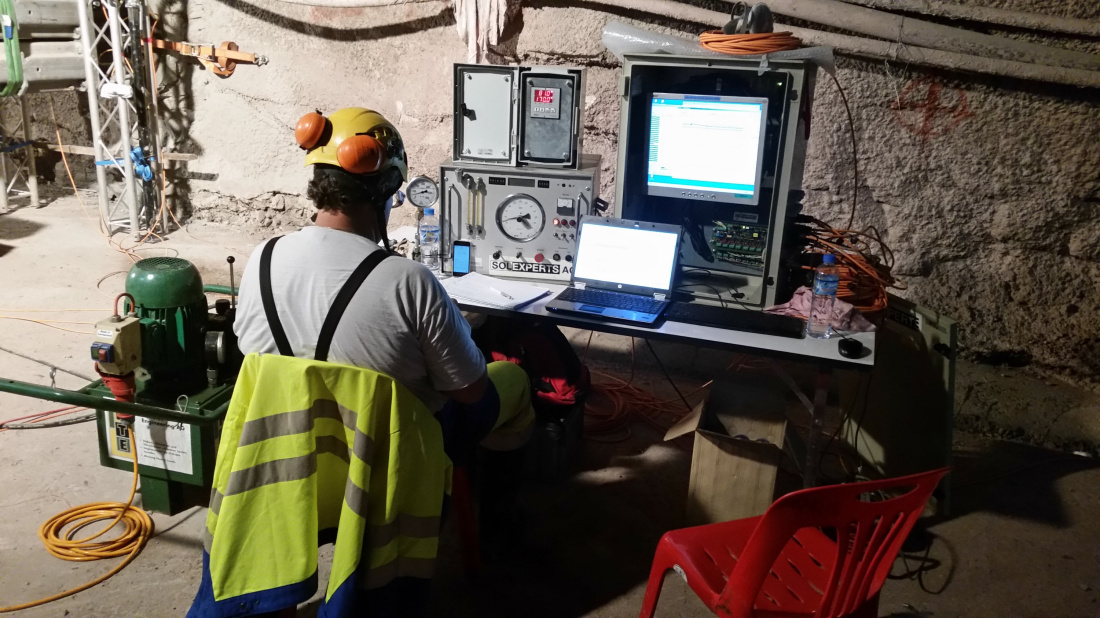

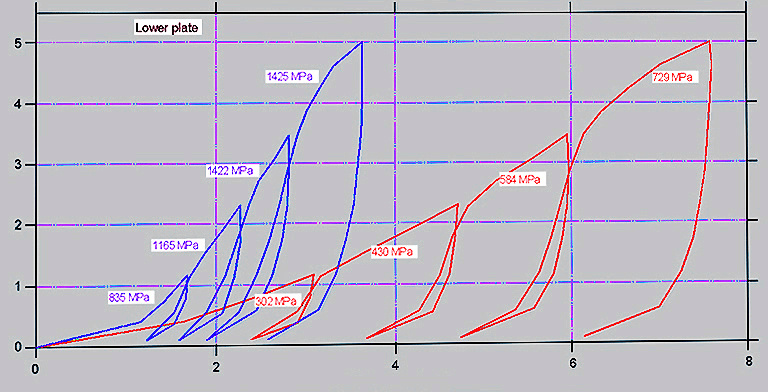

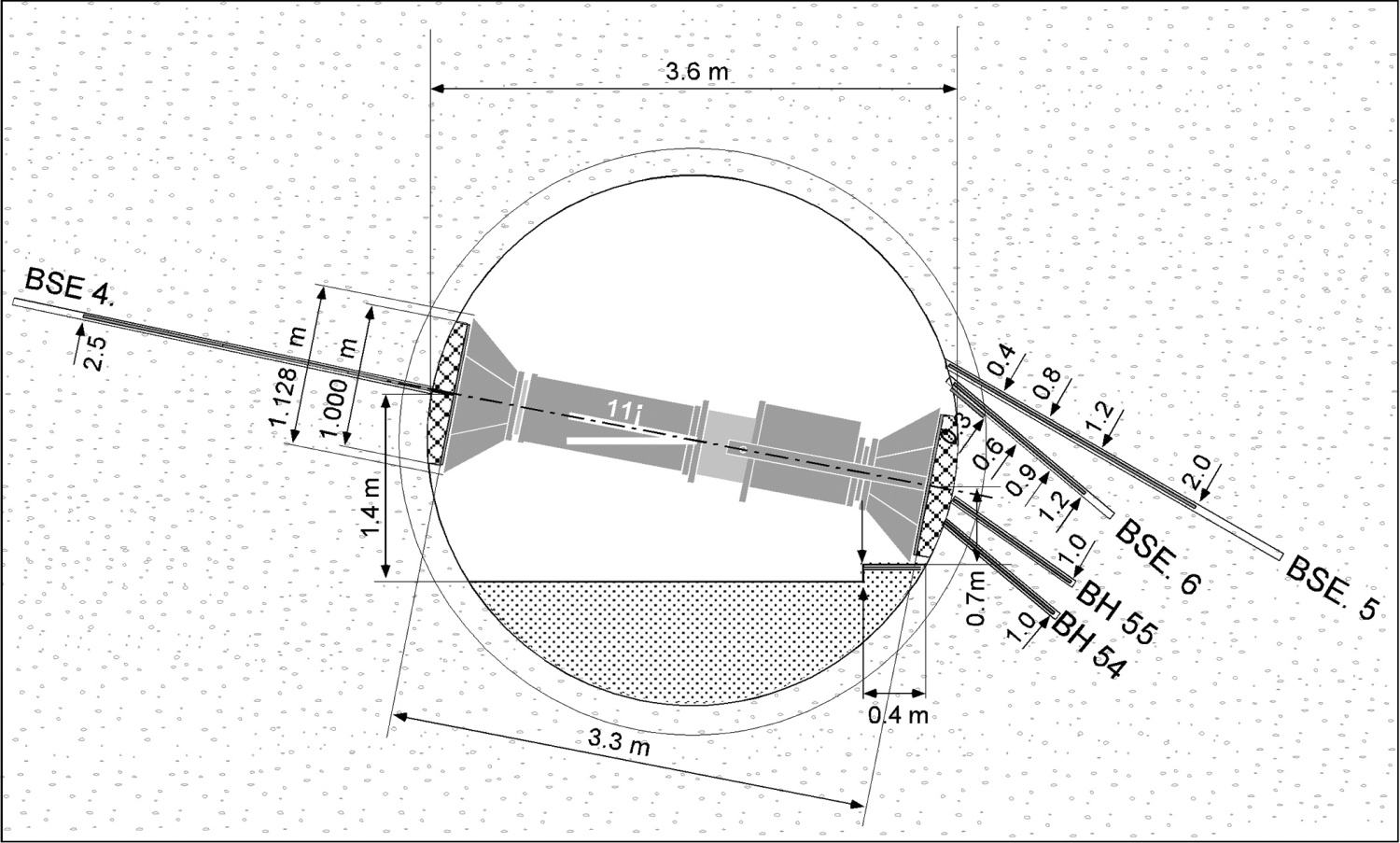

Zusätzlich zur Messung und Regelung der Belastung werden die Verschiebungen der beiden Lastplatten unabhängig voneinander mit Wegaufnehmern gemessen. Zur Messung der Felsverschiebungen hinter den Lastplatten werden Bohrlochextensometer eingesetzt. Die Versuche werden entsprechend der Empfehlung Nr. 6 der DGEG resp. gemäss der ISRM-Empfehlung ausgeführt
