Nagra TBO
Hydraulische Tests in Tiefbohrungen, vertiefte hydraulische Charakterisierung des Untergrunds
Fundierte Kenntnisse der hydrogeologischen Verhältnisse im Untergrund sind für die Sicherheit eines Tiefenlagers von grosser Bedeutung und sind beim Vergleich der möglichen Standorte eines Tiefenlagers ein wichtiges Kriterium. Mit den hydraulischen Tests in den Tiefbohrungen wurde die Hydrogeologie des Untergrundes der Standortgebiete detailliert untersucht und damit das geologische Gesamtbild wesentlich vervollständigt.

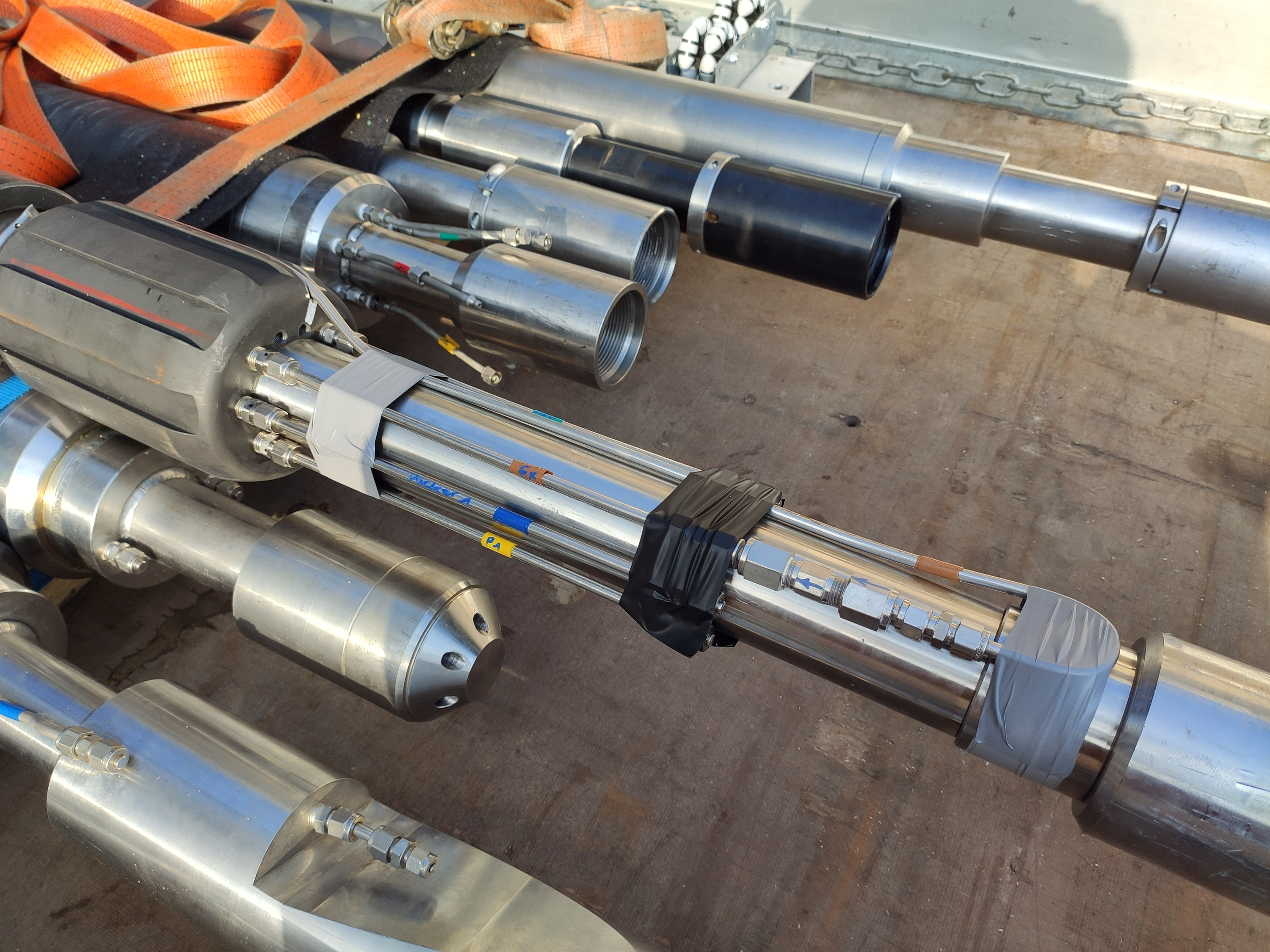

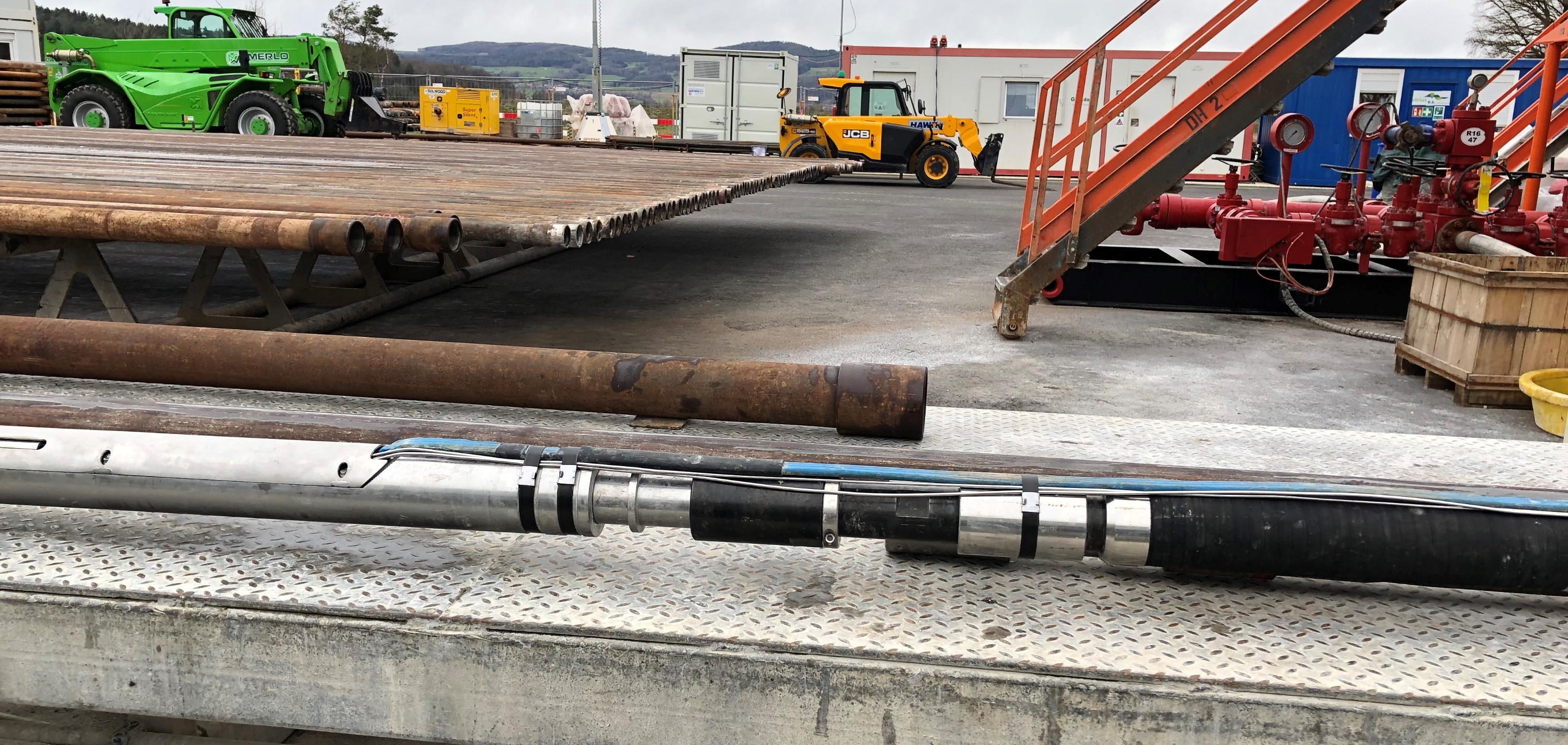

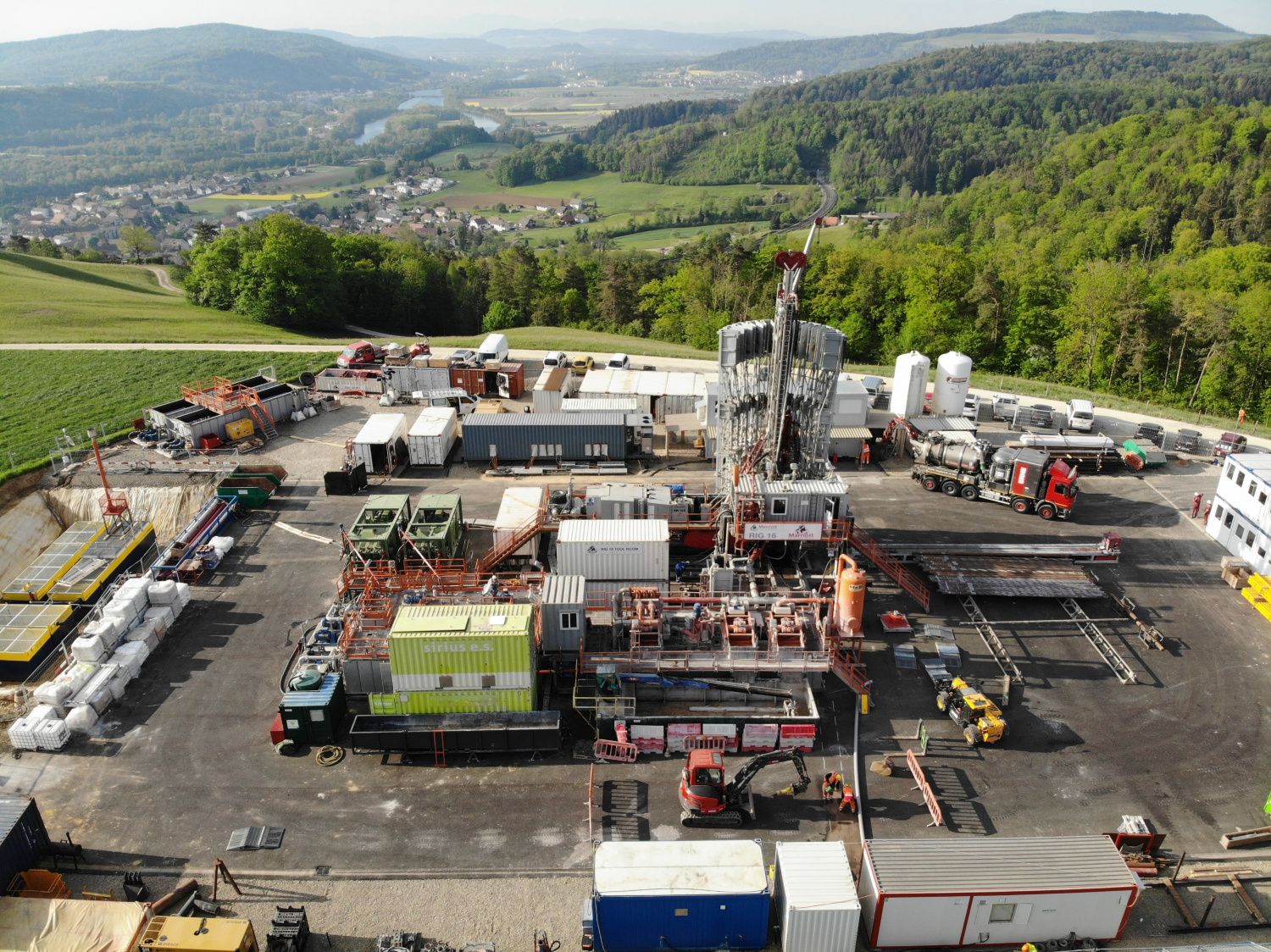

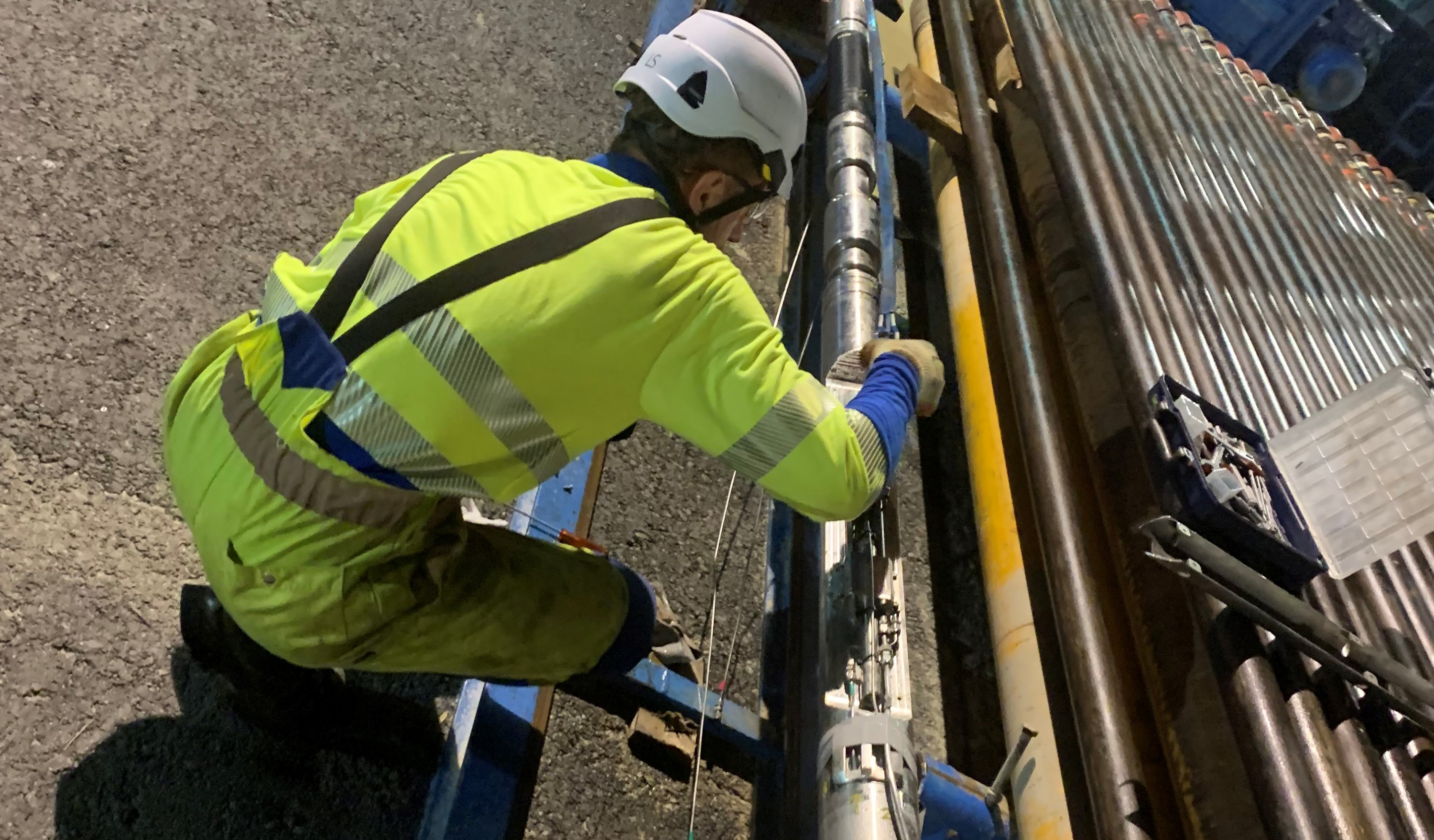

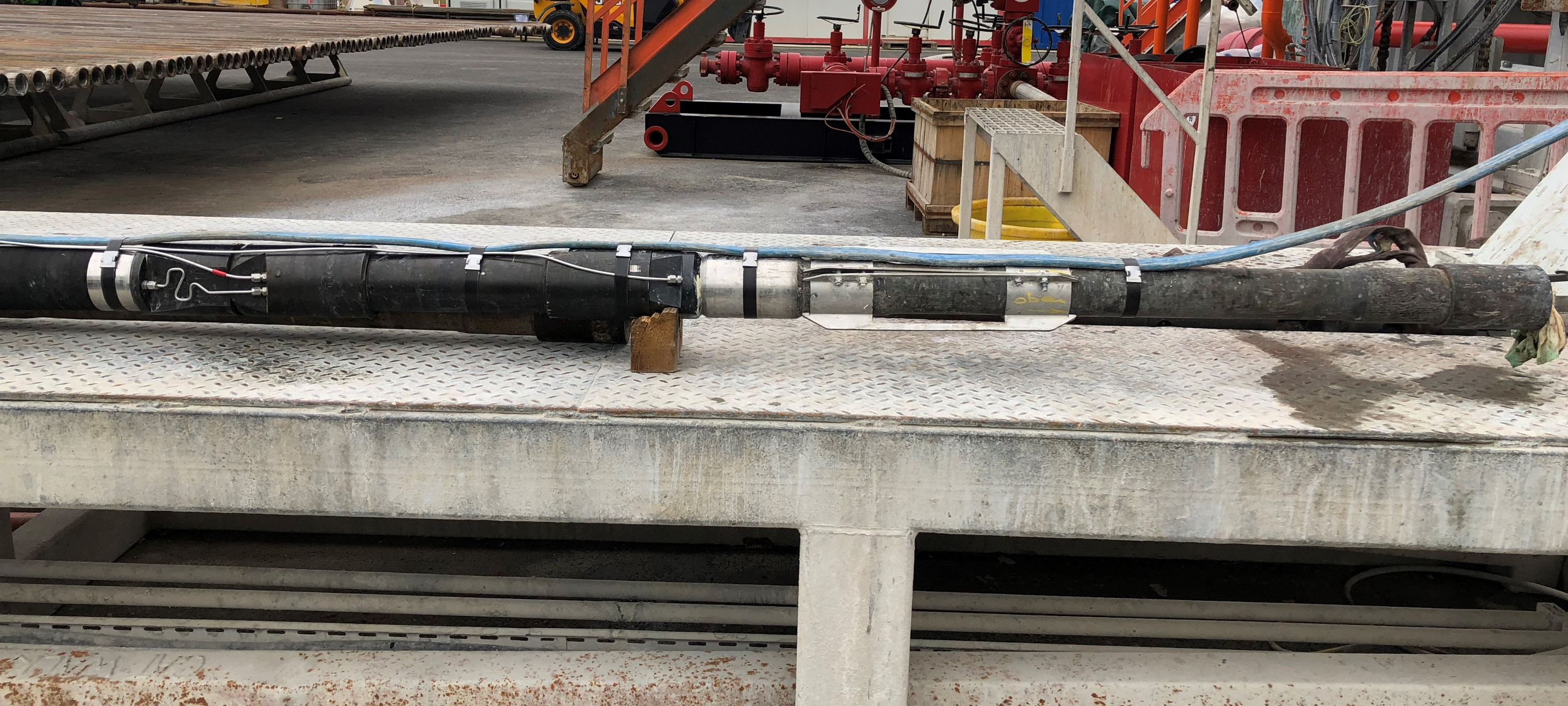

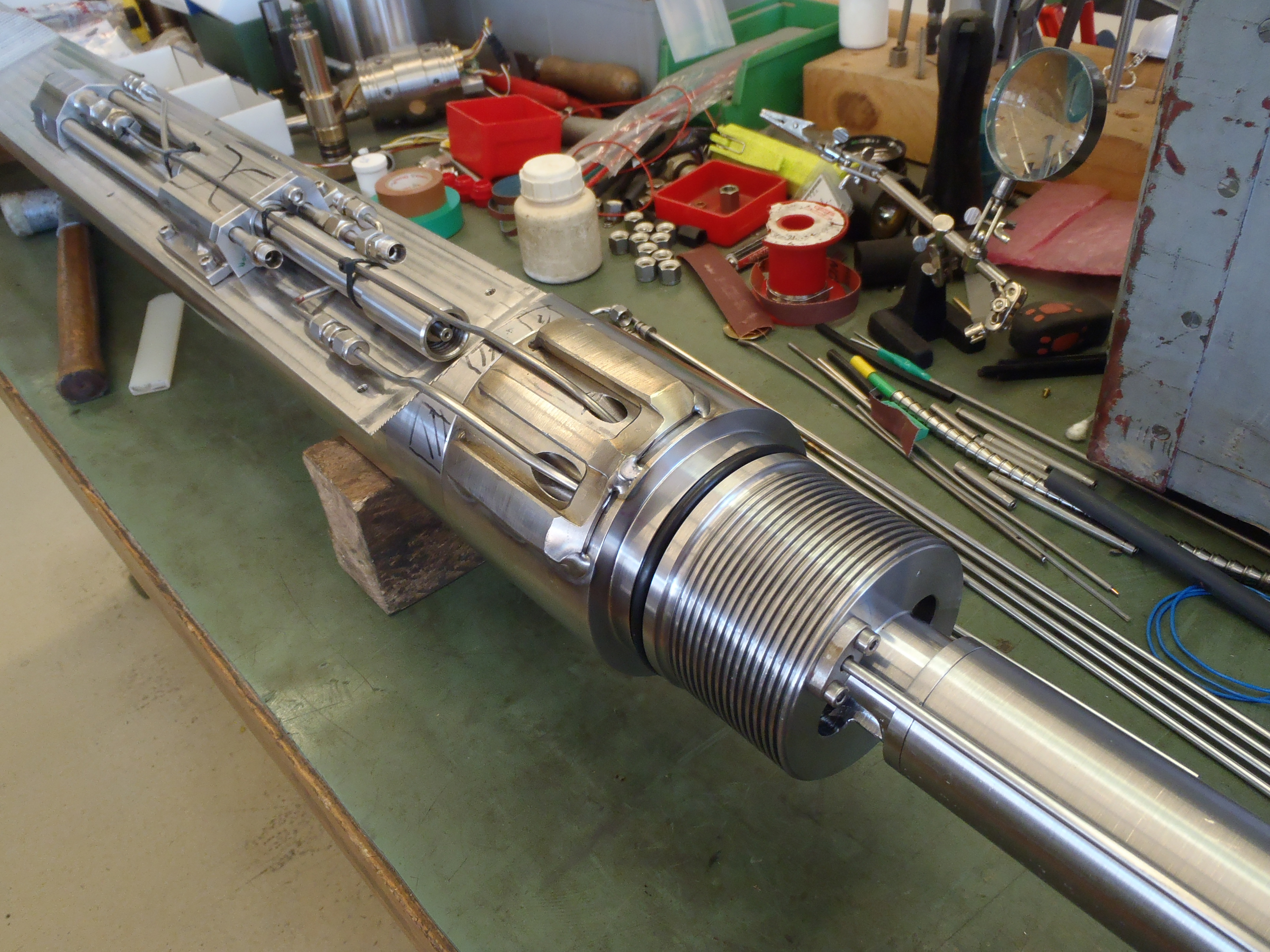

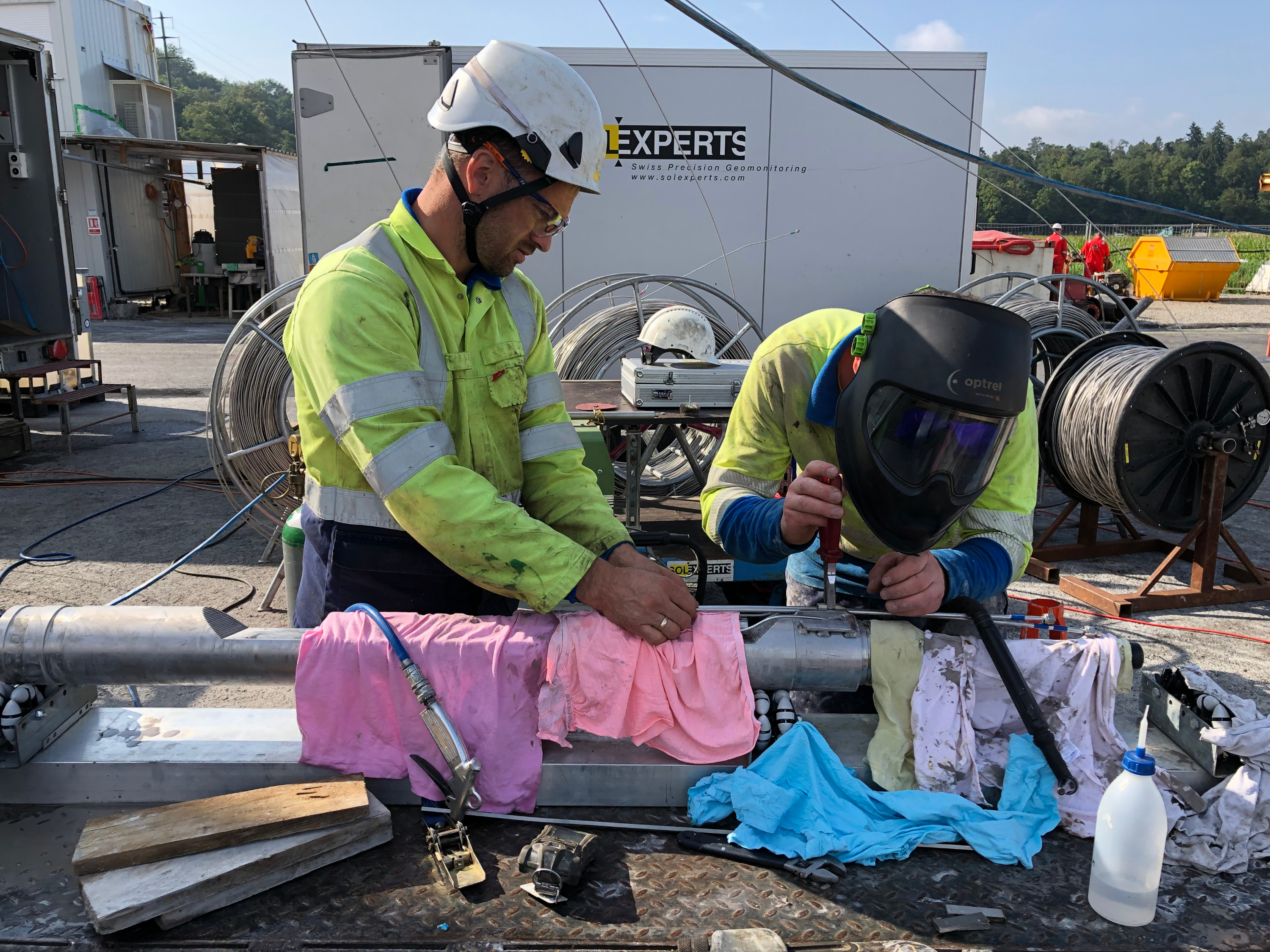

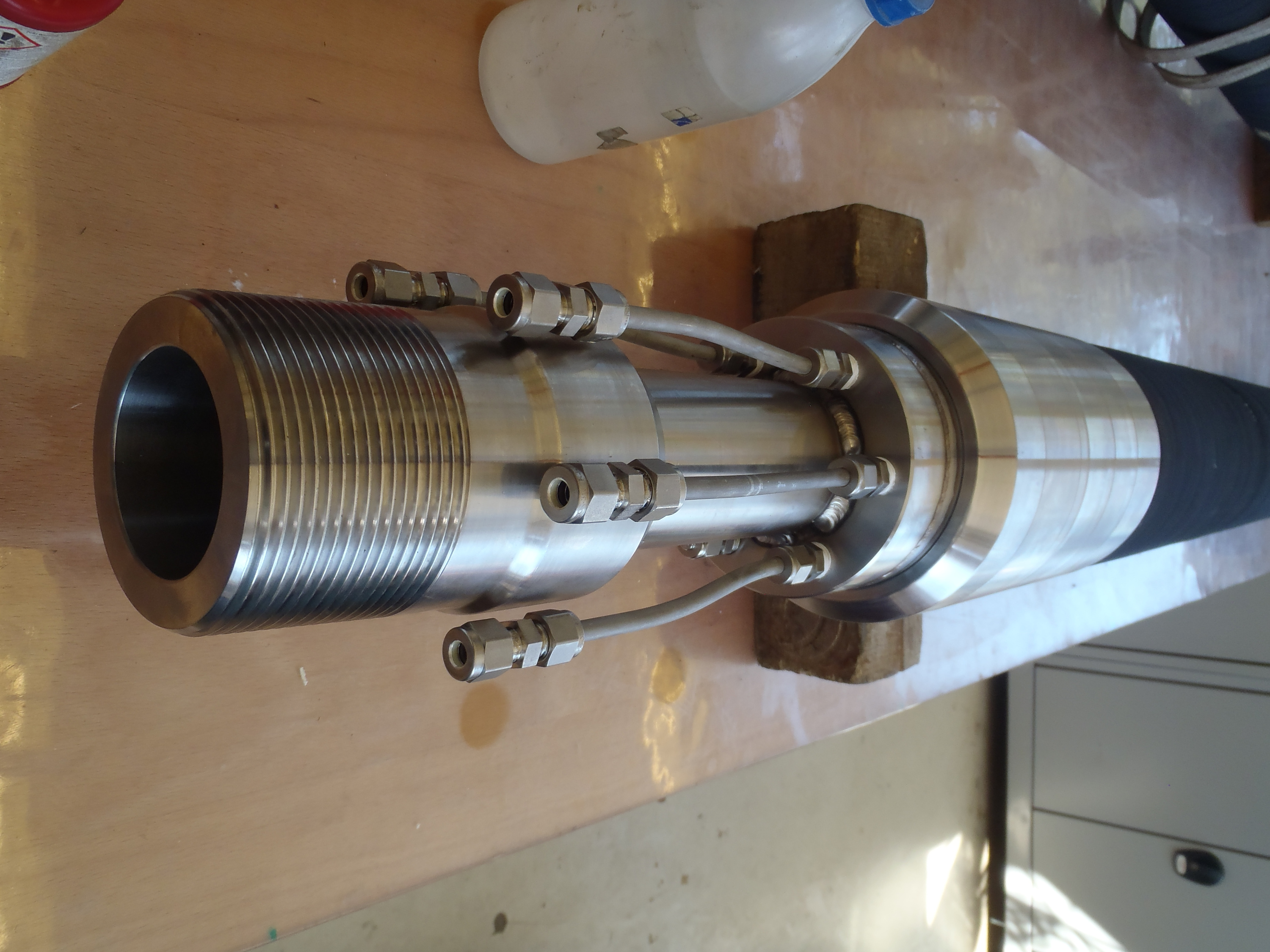

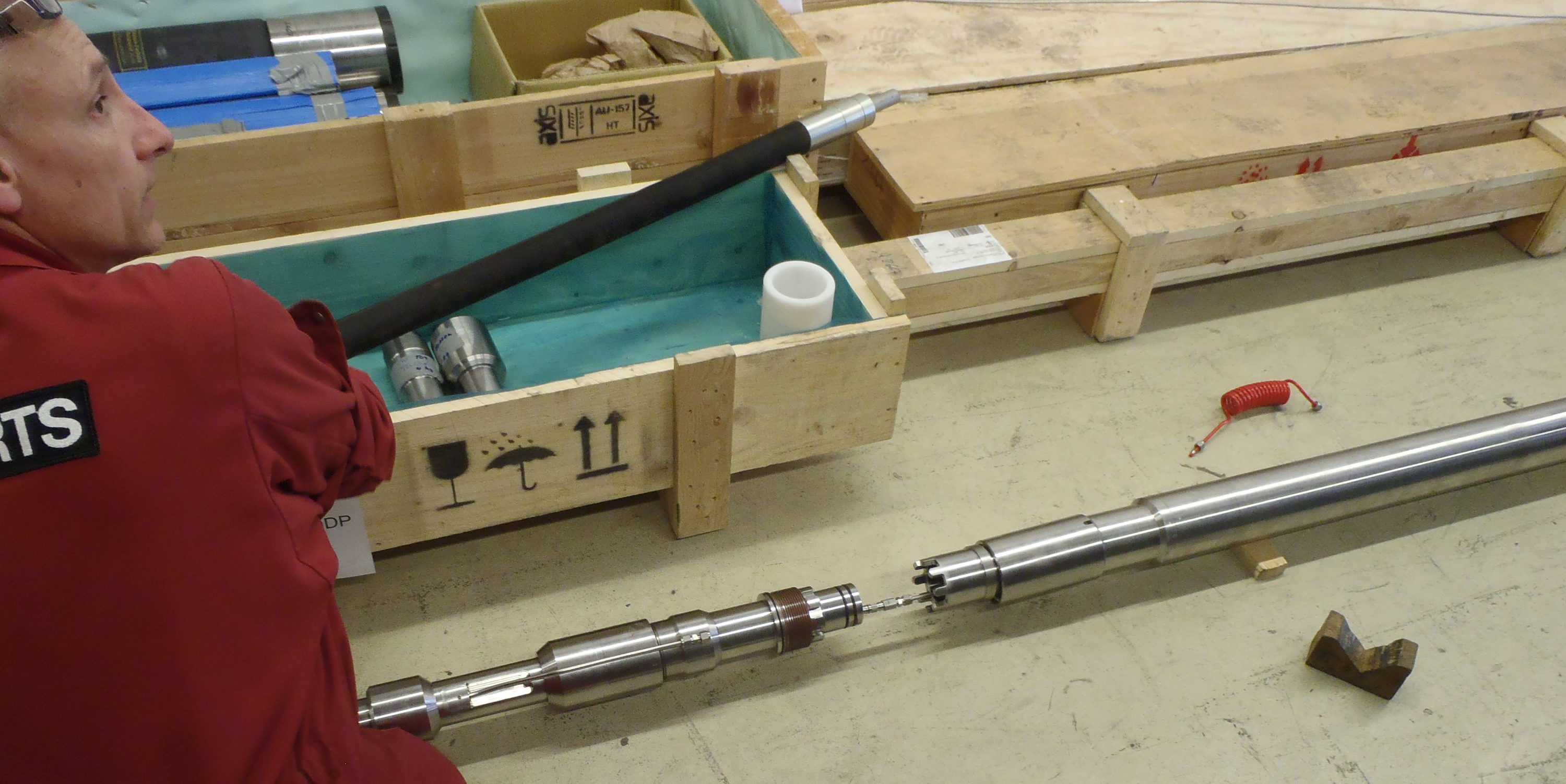

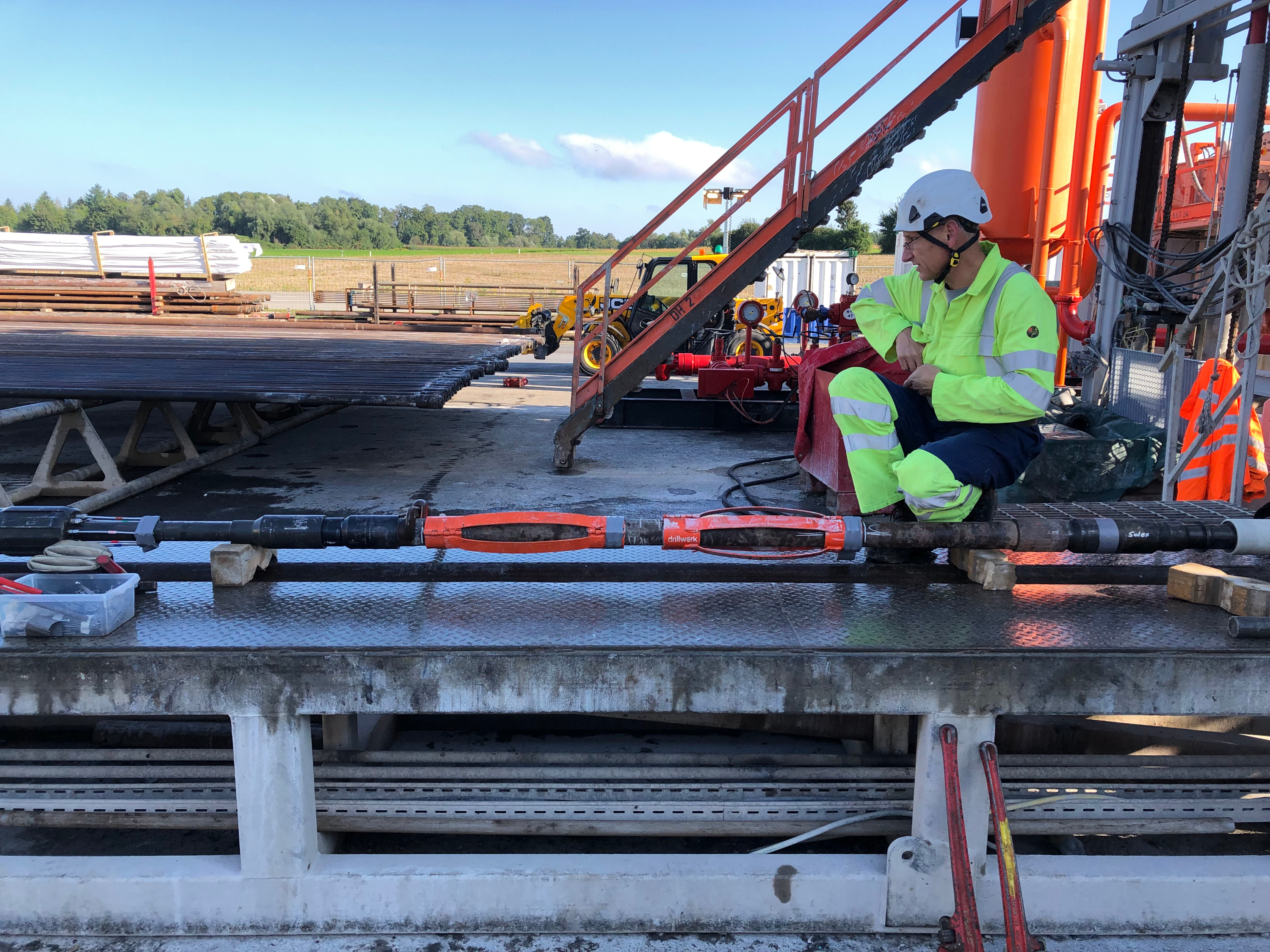

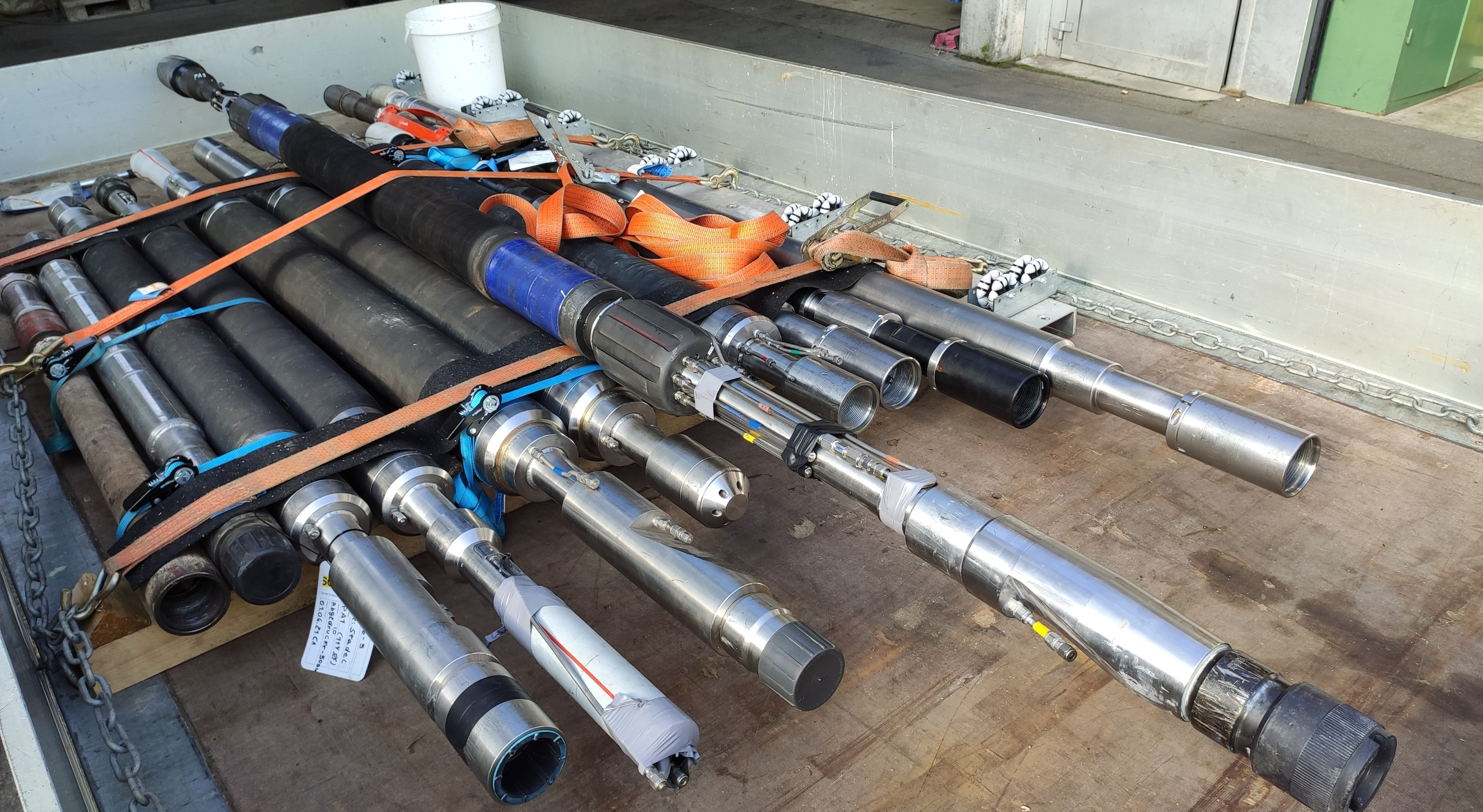

Während drei Jahren von 2019 - 2021 führte Solexperts die hydraulischen Tests in den Tiefbohrungen durch. Der Fokus lag auf dem Opalinuston, der als Wirtgestein für das Tiefenlager für die radioaktiven Abfälle näher untersucht werden soll. Mit unserem selbst entwickelten und produzierten HDDP (Heavy Duty Double Packer) System wurden Bohrlochabschnitte isoliert und auf ihre geohydraulischen Eigenschaften untersucht. Puls-Tests, Slug-Tests und Pumpversuche wurden durchgeführt und mit Hilfe unserers Subunternehmens AFRY analytisch und numerisch ausgewertet.
Gastests

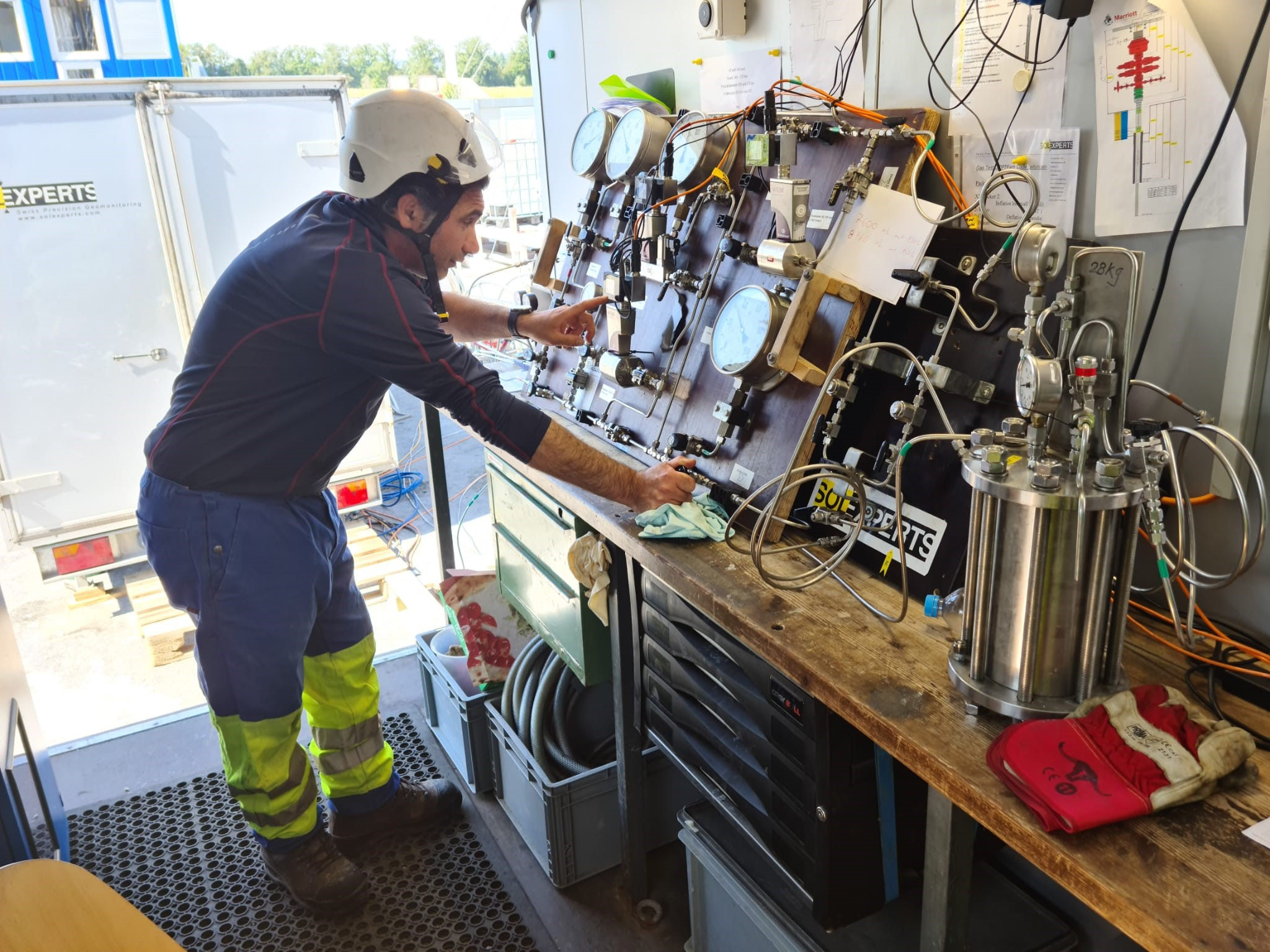

In einem Tiefenlager wird im Laufe der Zeit durch verschiedene Prozesse, z.B. Korrosion von Stahl, Gas produziert. Ein wichtiges Ziel der Untersuchungskampagne war die Bestimmung des in-stu Gaseintrittsdruckes in die Opalinustonschichten der verschiedenen Standorte. Solexperts hat ihr Testequipment entsprechend umgebaut, so dass erfolgreiche Gastests durchgeführt werden konnten.
Abgelenkte Bohrung

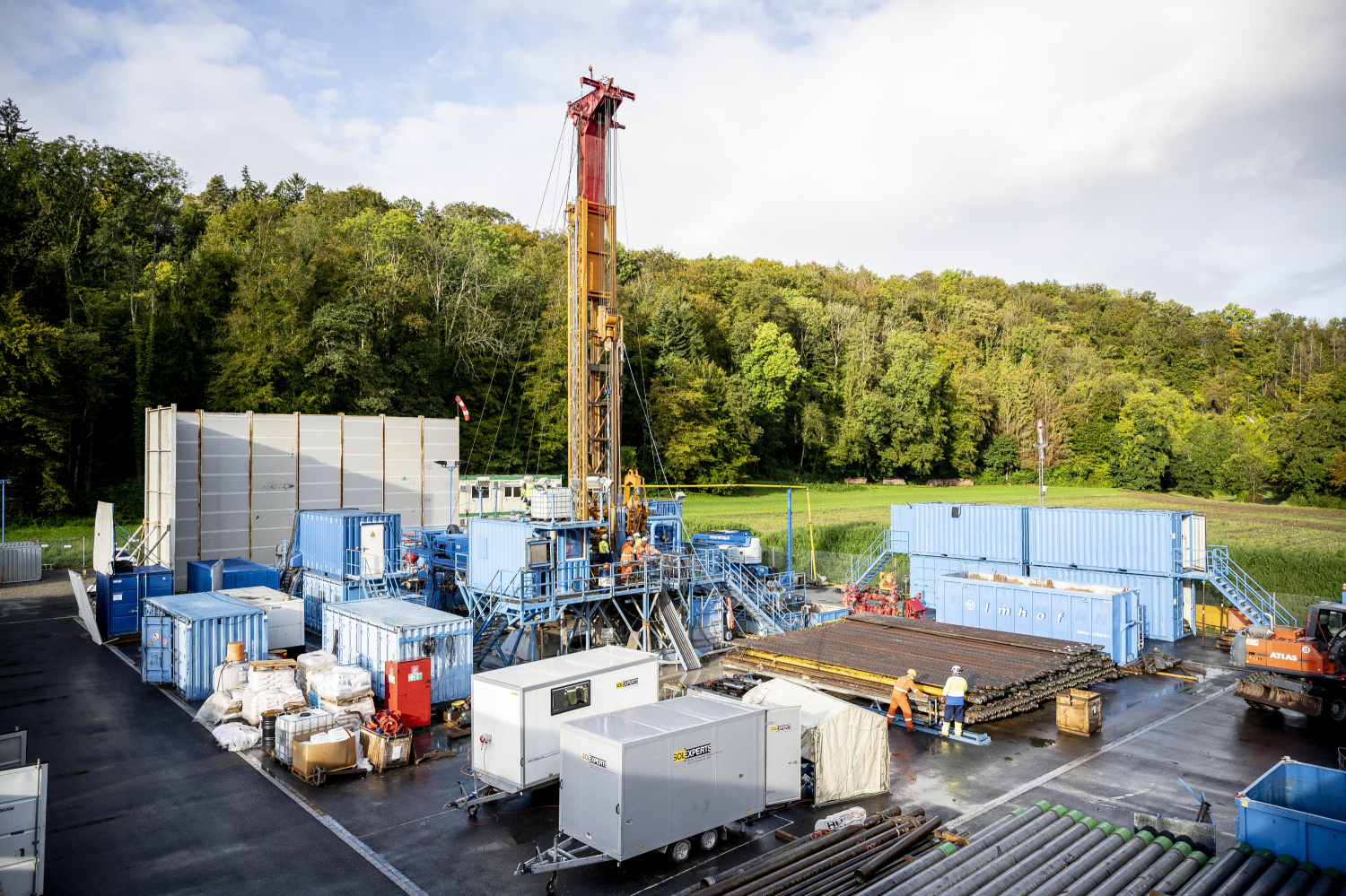

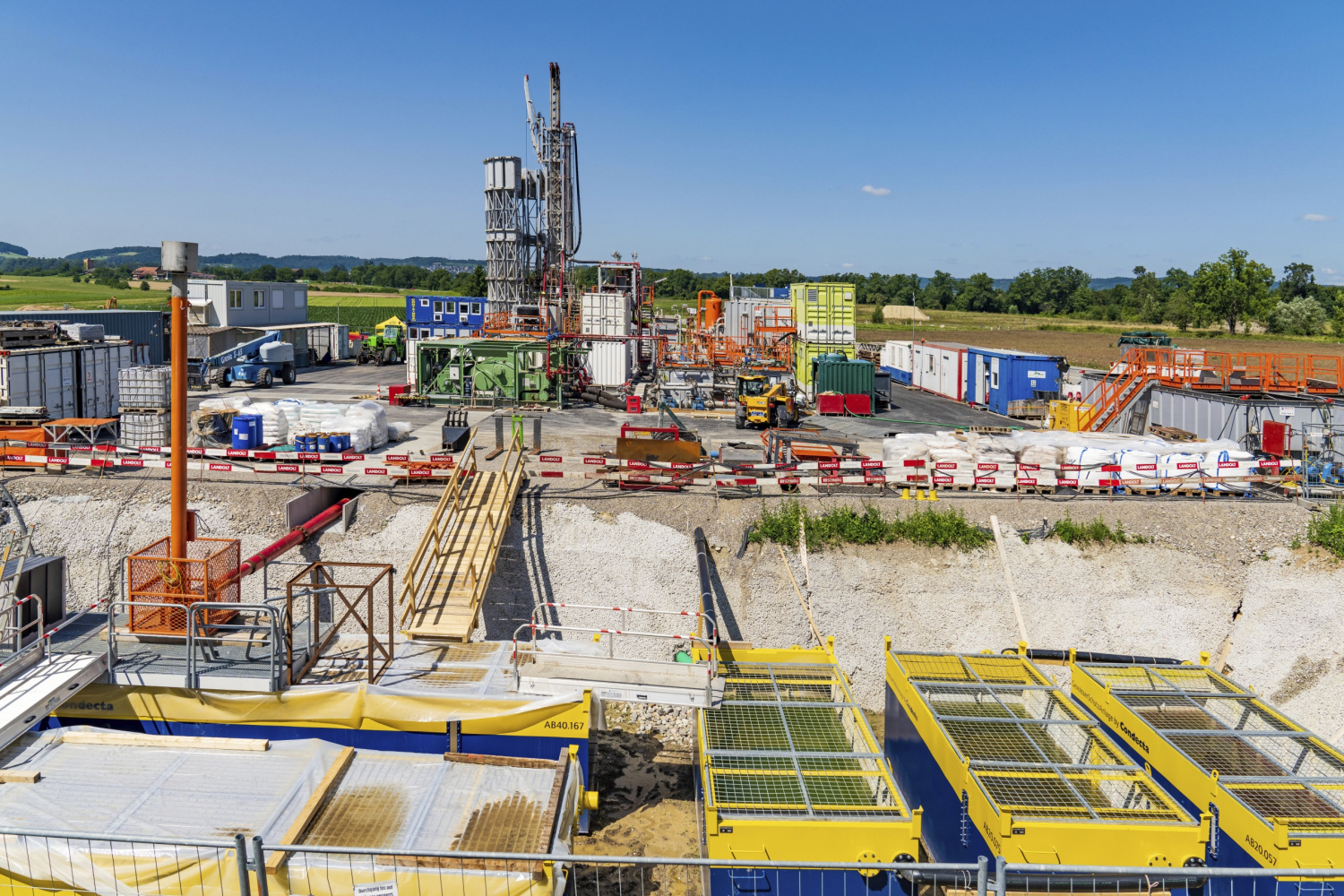

Die über 1000 m tiefe abgelenkte Bohrung in Rheinau war ebenfalls eine technische Herausforderung. Mit grossem Materialaufwand und entsprechenden Modifikationen an der Testausrüstung konnten erfolgreich hydraulische Versuche und Gastests durchgeführt werden.
